파일럿식 3·5포트 전자 밸브
플러그인 블록 매니폴드
탄소 중립×높은 신뢰성×간편한 사용

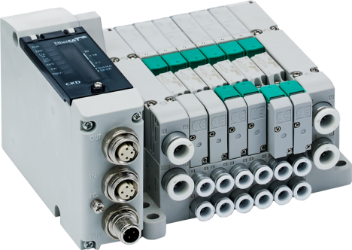

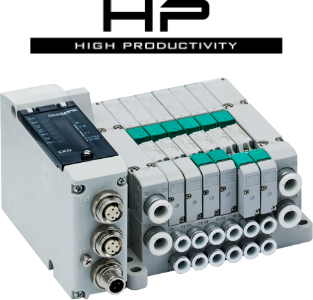

플러그인 밸브 TVG 시리즈는 에너지 절약·신뢰성·간편한 사용을 겸비한 공기압용 파일럿식 3·5포트 밸브입니다. 에어 오퍼레이트 밸브 구동을 시작으로 최대 φ80까지 실린더를 동작시킬 수 있습니다. 장수명·향상된 에너지 절약으로 고객의 생산성 향상에 공헌합니다.
본 제품의 사용에 대해서는 CKD에서 발행한 취급 설명서 등의 기재 내용을 확실히 확인한 후에 사용해 주십시오.
SOLVING PROBLEMS 공압 밸브의 이러한 과제·요구 사항을 해결해 드립니다.

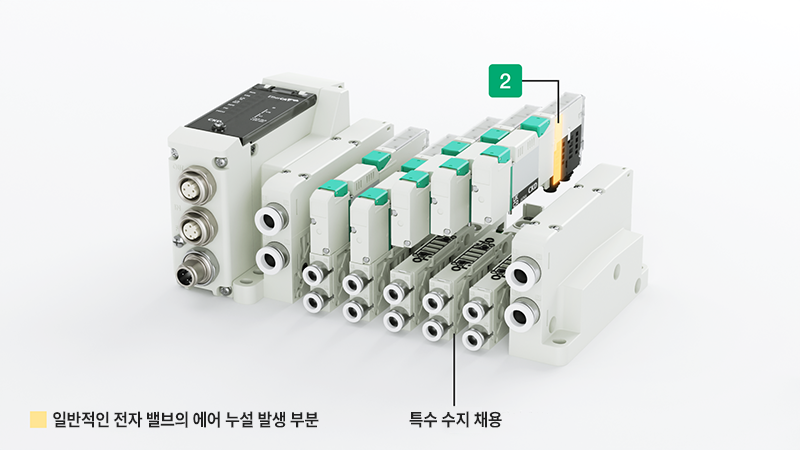

01.‘에어 누설’을 철저하게 생각하였습니다.
사실 설비를 가압하고 있는 것만으로도 에어의 외부 누설이 발생하고 있을 가능성이 있습니다. 공압 밸브의 에어 누설이 발생하기 쉬운 부분을 철저하게 대비하여 장기간 사용해도 에너지 절약이 유지되어 CO2 저감에 공헌합니다.

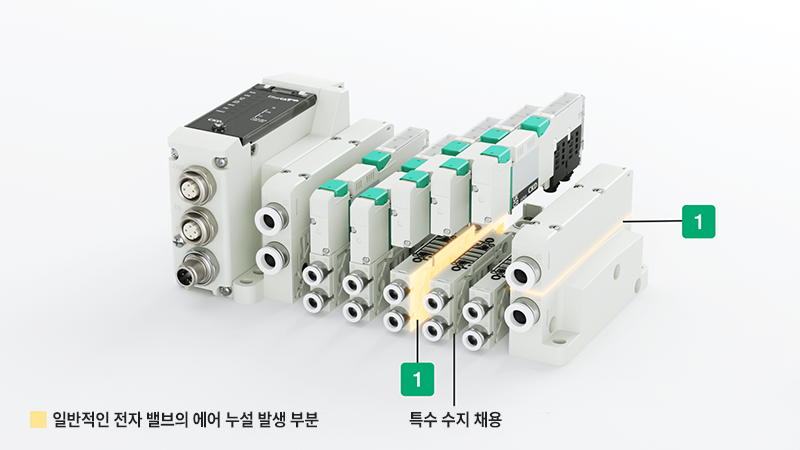

에어 누설 원인
사용 중 부착, 반송·보관 시를 포함한 대기 중의 습기로 인한 수지 재료의 강성 저하
TVG의 의지
시간 경과 변화에 견딜 수 있는 Seal 설계와 특수한 수지 소재로 에어 누설을 저감
에어 누설 원인
코일 발열이나 주위 온도의 변화에 따라 열 스트레스가 반복적으로 가해져 수지 재료의 강성이 저하
TVG의 의지
코일 온도 상승을 저감
시간 경과 변화에 견딜 수 있는 Seal 설계와 특수한 수지 소재로 에어 누설을 저감

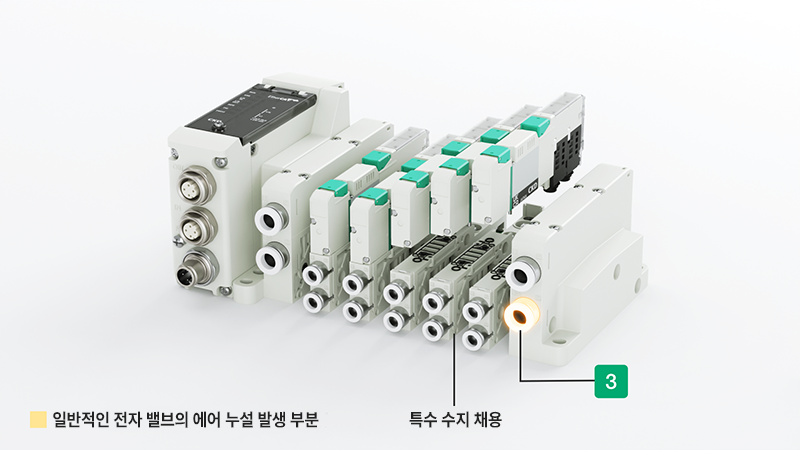

에어 누설 원인
스풀 패킹의 마모로 인해 공급 에어가 배기 포트로 되돌아감
TVG의 의지
스풀 패킹, 보디 내면 특수 처리로 인해 마모 저감
02.수명과 안정적인 응답 시간을 갖춘 공압 밸브의 신뢰할 수 있는 파트너입니다.

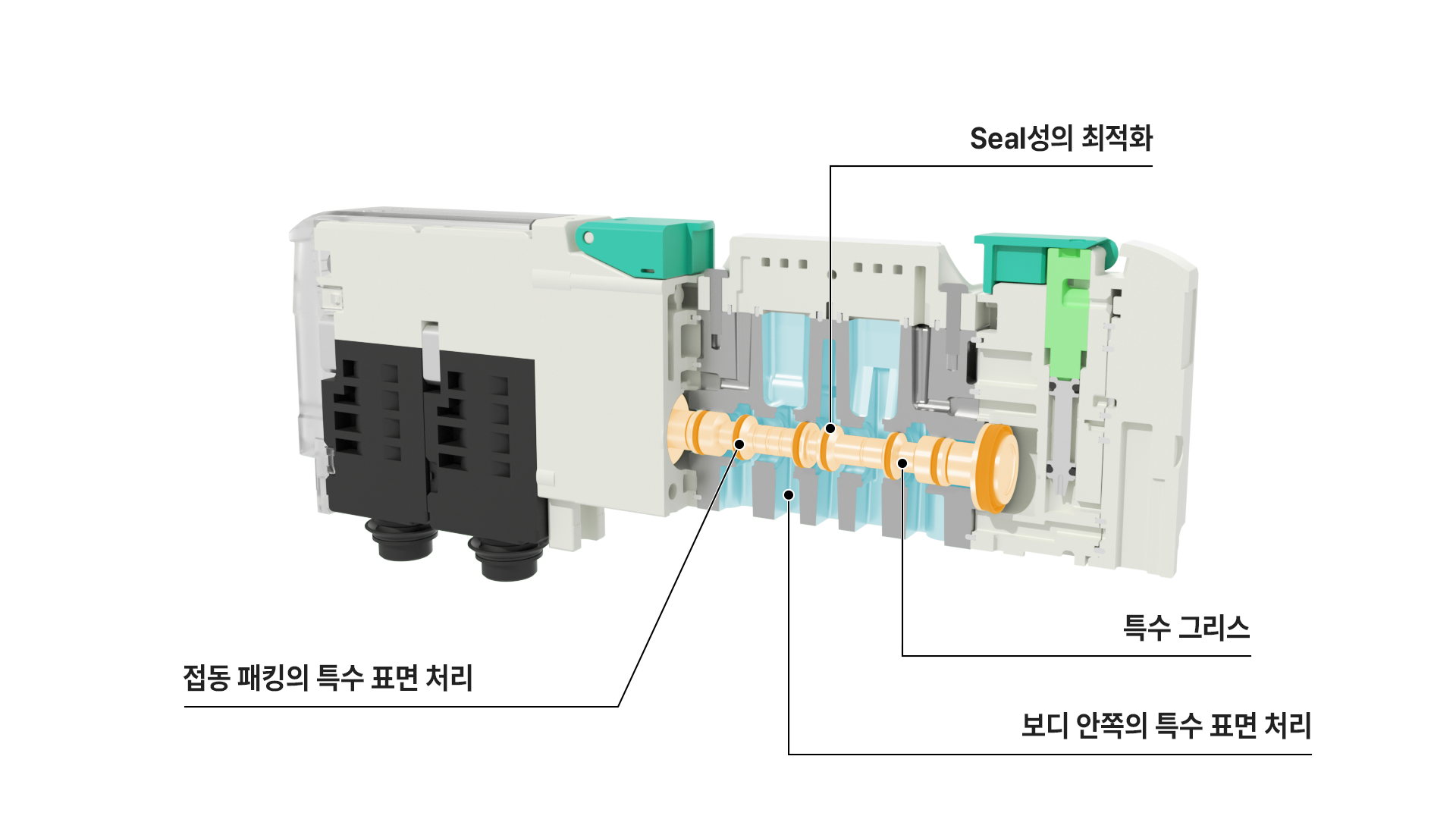

주 밸브의 접동 기능을 극대화하고, 초건조 에어에서도 윤활 효과가 지속되는 특수 그리스를 사용하여 저접동·장수명을 실현하였습니다.
강성체 Seal 1.2억 회 이상의 내구 횟수(기존 대비 2배 이상), 방치 응답성의 향상으로 일시 정지 대책에도 유효합니다. TVG 시리즈는 장수명과 안정된 응답 시간으로 멈추지 않는 설비를 실현하고 생산성 향상에 공헌합니다.
기존 기종과의 내구 횟수 비교
TVG 시리즈
TVG 시리즈
W4G 시리즈
W4G 시리즈
4T 시리즈
(생산 종료품)
4T 시리즈(생산 종료품)
※CKD 소정 조건에 따름
03.탁월한 사용 편리성으로 유지 관리도 조립도 쉽습니다.
사용성을 극대화한 클램프인 구조로 삽입만으로 배선을 완료하여 탈락 부분없이 안정하게 조립할 수 있습니다.
환경 성능 향상
코일 외장은 수지 몰드하여 내부식성을 향상시켜 녹이 발생하지 않습니다. IP65/IP67(방진, 방분류) 설계로 분진 환경이나 물이 닿는 환경에서도 튼튼하게 사용할 수 있습니다.
04.최신 통신 기술을 채용,
더욱 스마트한 공장으로 전환하여 생산성을 향상합니다.

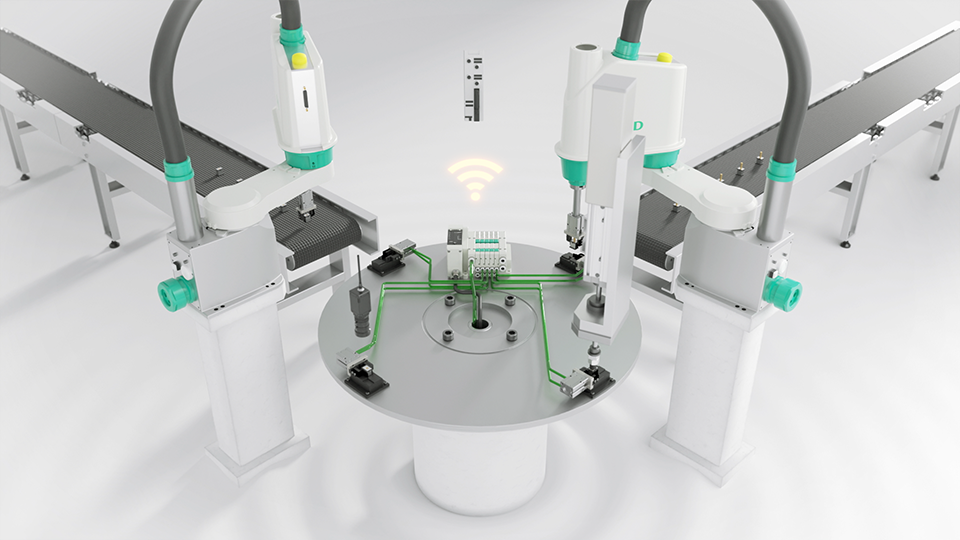

풍부한 통신 대응으로 배선 공수를 줄이고 공장의 IoT화를 진행합니다. 업계 최초로 IO-Link Wireless에 대응한 밸브입니다. IO-Link Wireless 마스터를 경유하여 다양한 통신의 PLC와 전자 밸브의 무선 접속이 가능합니다.

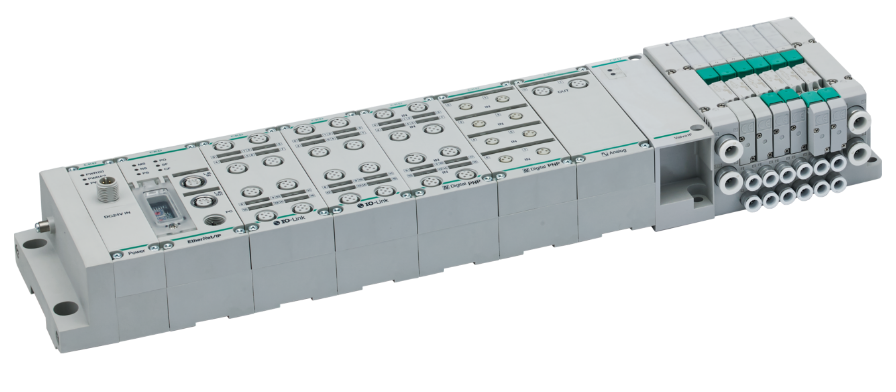

리모트 I/O RT 시리즈
또한 IoT화를 진행하기 위해
CKD 리모트 I/O와의 연계를 추천!
플러그인 밸브 TVG 시리즈는 CKD 제품 리모트 I/O RT 시리즈와 접속하여 사용이 가능합니다. 리모트 I/O란 디지털 입출력, 아날로그 입출력, IO-Link 마스터에 대응한 방수형 유닛입니다. 진단 정보(과전류, 단락, 에러 등)를 취득할 수 있기 때문에 장치의 IoT화에 공헌합니다.
Before

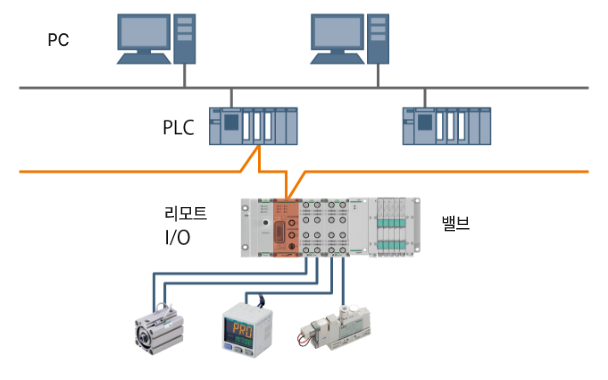

After
INTERVIEW
4명의 개발자가 이야기하는
TVG 시리즈 개발 의지
1950년대부터 축적된 노하우를 활용한 최신 공압 밸브 TVG 시리즈. TVG 시리즈에 담긴 생각, 의지를 4명의 개발자 자신의 말로 전달합니다. ‘탄소 중립’, ‘생산성 향상’, ‘일손 부족’…고객의 과제를 해결하기 위해 공압 밸브가 어떻게 공헌할 수 있을지 철저하게 생각하고 개발한 제품입니다.
개발자 인터뷰 영상(5:53)
USE CASE 사용 사례
플러그인 밸브 TVG 시리즈의 다양한 방면에서의 사용 사례를 소개합니다.

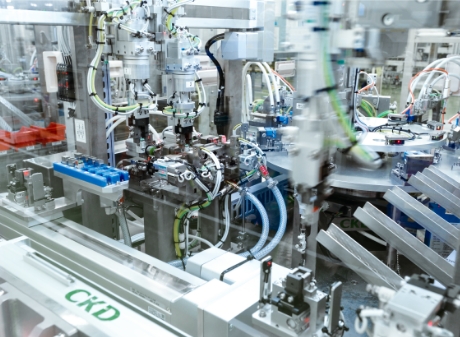

CASE1 소형 조립 장치
과제소형 조립 장치에서 일시 정지가 발생
소형 조립 장치는 사이클 타임이 짧고 사용 기기에는 장수명이 요구됩니다. 또한 안정한 이동을 위해서는 동작의 정확성이 필요하며 밸브의 응답 지연으로 인해 장치가 일시 정지할 수 있습니다.
도입 후장수명과 방치 응답성이 향상되어 일시 정지 대책
TVG 시리즈는 강성체 Seal 1.2억 회 이상의 내구 횟수와 방치 응답성 향상으로 일시 정지 대책에 유효합니다. 멈추지 않는 설비를 실현하여 생산성 향상에 공헌합니다.
