플러그인 밸브 TVG 시리즈의 다양한 방면에서의 사용 사례를 소개합니다.

CASE1

과제소형 조립 장치에서 일시 정지가 발생

형 조립 장치는 사이클 타임이 짧고 사용 기기에는 장수명이 요구됩니다. 또한 안정한 이동을 위해서는 동작의 정확성이 필요하며 밸브의 응답 지연으로 인해 장치가 일시 정지할 수 있습니다.

도입 후장수명과 방치 응답성이 향상되어 일시 정지 대책

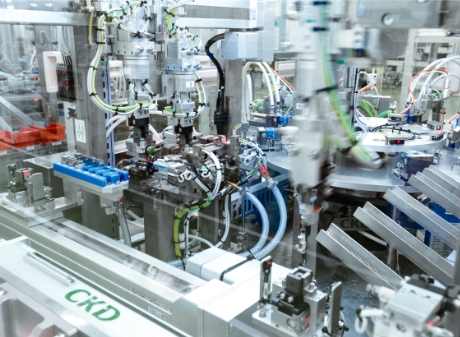

TVG 시리즈는 강성체 Seal 1.2억 회 이상의 내구 횟수와 방치 응답성 향상으로 일시 정지 대책에 유효합니다. 멈추지 않는 설비를 실현하여 생산성 향상에 공헌합니다.

CASE2

과제음료 설비는 배관이 길고 많음

음료 설비에서는 물이 닿는 경우가 있기 때문에 제어반에 공압 밸브를 내장하는 경우가 많아 배관이 길고 많아지게 됩니다.

도입 후물이 닿는 환경에서도 사용 가능하고 콤팩트한 배관

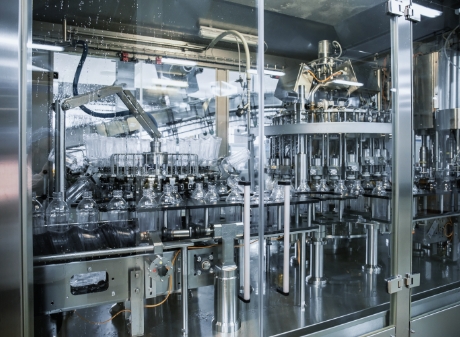

TVG 시리즈는 IP65/IP67(방진, 방분류) 설계로 방진 환경이나 물이 닿는 환경에서도 튼튼하게 사용할 수 있습니다.
제어반 내부에 설치가 불필요하여 배관이 짧아지기 때문에 압축 공기의 낭비를 삭감하며 응답성을 향상시킬 수 있습니다.

CASE3

과제방폭 영역에서 에어 누설이 없는 안전한 밸브를 사용하고 싶다.

노후화 등으로 에어 누설이 발생하여 설비가 안정적으로 가동하지 않습니다. 밸브에서 누설된 에어가 방폭반 내부로 흘러들어 방폭반 내부의 압력이 올라갈 위험이 있습니다.

도입 후에어 누설이 적고 설비의 안정 가동에 공헌

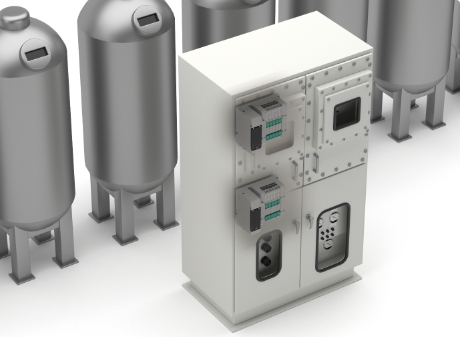

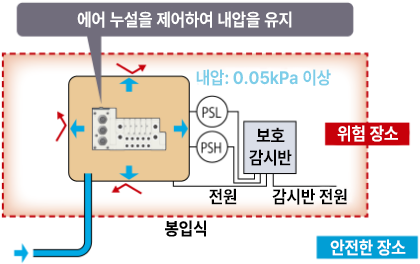

TVG 시리즈는 에어 누설이 쉬운 부분을 철저하게 대비하고 있습니다. 에어 누설이 적고 반 내부의 압력 컨트롤의 영향을 최소한으로 억제하여 설비의 안정 가동에 공헌합니다.

연속 통전 대응

에너지 절약 코일(0.1W)을 옵션 대응, 에어 오퍼레이터 제어에 많이 사용되는 연속 통전에도 대응

특수 수지 채용

표준으로 채용된 특수 수지로 인해 시간 경과 변화를 억제하고 밸브의 에어 누설을 장기간 제어

CASE4

과제회전 테이블 위에 전자 밸브 매니폴드의 설치 어려움

회전 테이블 위에 전자 밸브 매니폴드를 설치하는 경우 배선이 엉켜서 단선될 위험이 있기 때문에 설치가 어려웠습니다.
또한 슬립링(회전 접점)을 사용하는 경우 노이즈 발생으로 인한 오동작의 위험 때문에 테이블 위에 전자 밸브를 설치하여 위치 결정을 피하고 기계식 지그의 워크 위치 결정을 하는 것이 일반적이었습니다.

도입 후위치 결정의 정도 향상 가능

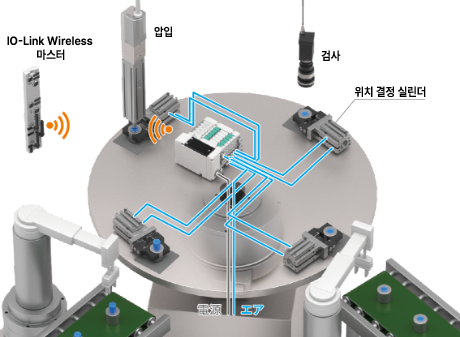

IO-Link Wireless 대응하는 TVG 시리즈는 배선이 꼬이지 않게 회전 테이블 위에 설치할 수 있습니다. IO-Link Wireless는 통신 에러가 10억분의 1이기 때문에 신호의 신뢰성이 높고 전자 밸브의 오동작을 방지할 수 있습니다. 워크의 위치 결정 정도 향상이 가능합니다.

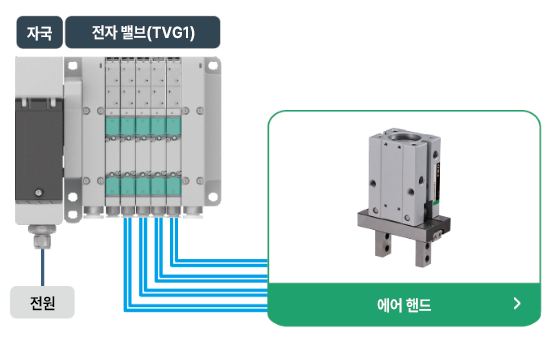

전자 밸브 구성

CASE5

과제자동차 보디 용접의 배선·배관을 줄이고 싶은 경우

자동차 보디 용접에서는 로봇을 이용한 부품 반송으로 실린더 등 많은 기기가 지그에 설치되어 있습니다. 많은 배선·배관을 가동 대책으로 설치할 필요가 있습니다.

도입 후기기 설치 공간의 삭감, 배선 레이아웃 향상에 공헌

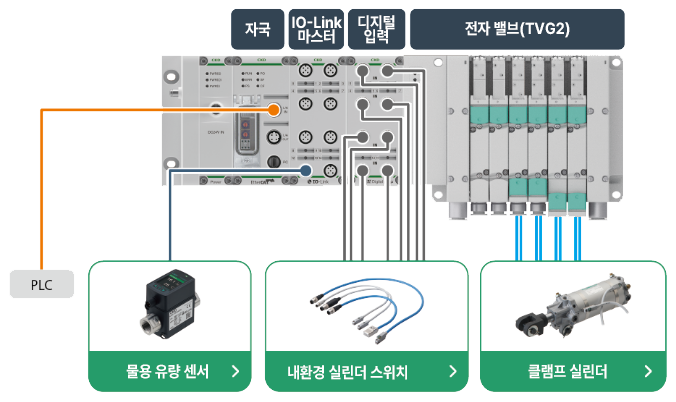

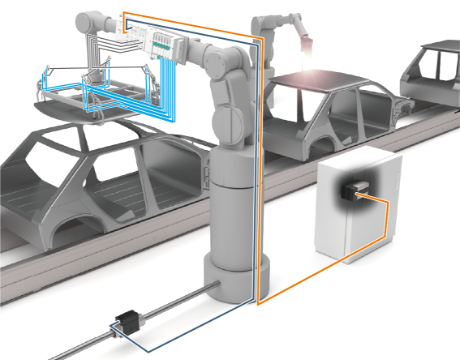

TVG 시리즈와 리모트 I/O를 도입하여 실린더 구동용 전자 밸브와 실린더 스위치 입력의 배선 절약에 공헌. PLC에서는 이더넷 케이블 1개로 배선 완료. IO-Link 기기를 포함한 기기의 배선 공간을 삭감, 배선 레이아웃 향상에 공헌합니다.

리모트 I/O 구성
