전동 액추에이터 가이드 내장형 로드 타입
EBR-M·EBR-G
N
아우터 레일 방식의 가이드를 내장하여 병설 가이드의 필요성을 저감합니다. 콤팩트하게 고강성을 실현한 모델로 장치의 공간 절약화에 공헌합니다. 또한 파티클리스 앱설루트 인코더를 탑재 가능하고 비상 정지 시에도 위치 정보를 유지하여 원점 복귀는 불필요합니다. 유지 관리 시에는 본체 측면의 그리스 급지구로부터 일괄 급지, 본체는 상하면 양 방향에 설치가 가능하여 유지 관리성을 대폭 향상했습니다.
【대응 컨트롤러】
EBR-M: ECR
EBR-G: ECG
※컨트롤러의 자세한 사양은 "관련 상품"에서 확인해 주십시오.
업종 : 조립|검사
-
카탈로그 PDF
-
취급 설명서
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-

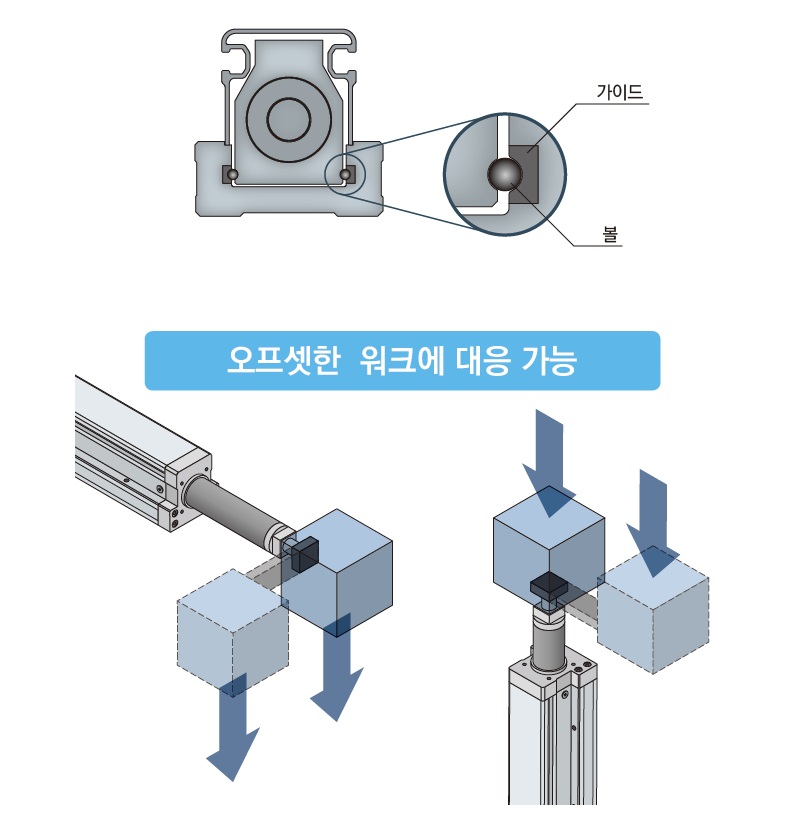

【병설 가이드의 필요성을 저감】
EBS와 동일한 아우터 레일 가이드를 내장, 오프셋한 워크에도 강한 구조로 콤팩트하게 고강성을 실현
-
【설비 정지 시간 단축】
위치 정보를 유지하는 앱설루트식 인코더를 배터리 없이 실현, 전원 투입 시의 원점 복귀나 원점 센서는 불필요, 비상 정지 후에도 초기 복귀 가능, 또한 배터리리스이므로 인코더의 배터리 교환이 불필요
-

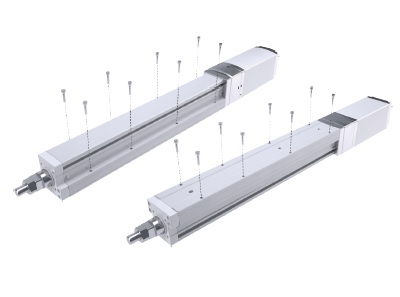

【본체 설치 공수 삭감】
상하 양면에서 커버를 벗기지 않고 다이렉트로 설치 가능
특히 윗면에서 설치하는 경우 대폭적인 작업 시간 단축을 실현
| 형번 | 명칭 | 본체 폭 | 최대 가반 질량(수평) | 최대 가반 질량(수직) |
|---|---|---|---|---|
| EBR-04M | 가이드 내장형 로드 타입 | 44mm | 33.3kg | 10kg |
| EBR-05M | 가이드 내장형 로드 타입 | 54mm | 80kg | 24kg |
| EBR-08M | 가이드 내장형 로드 타입 | 82mm | 80kg | 38.3kg |
| EBR-04G | 가이드 내장형 로드 타입 | 44mm | 40kg | 10kg |
| EBR-05G | 가이드 내장형 로드 타입 | 54mm | 80kg | 23.3kg |
| EBR-08G | 가이드 내장형 로드 타입 | 82mm | 80kg | 55kg |
