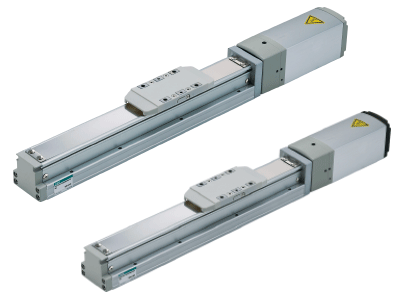

전동 액추에이터 슬라이더 타입
EBS-M·EBS-G
N
아우터 레일 방식의 가이드를 사용하여 콤팩트하고 고강성을 실현한 모델입니다. 액추에이터의 사이즈 다운에 의한 장치의 공간 절약화에 공헌합니다. 또한 파티클리스 앱설루트 인코더를 탑재 가능하고 비상 정지 시에도 위치 정보를 유지하여 원점 복귀는 불필요합니다. 유지 관리에는 본체 측면의 그리스 급지구로부터 일괄 급지, 본체는 상하면 양 방향에 설치가 가능하여 유지 관리성을 대폭 향상했습니다.
【대응 컨트롤러】
EBS-M: ECR
EBS-G: ECG
※컨트롤러의 자세한 사양은 "관련 상품"에서 확인해 주십시오.
업종 : 조립|검사
-
카탈로그 PDF
-
취급 설명서
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-

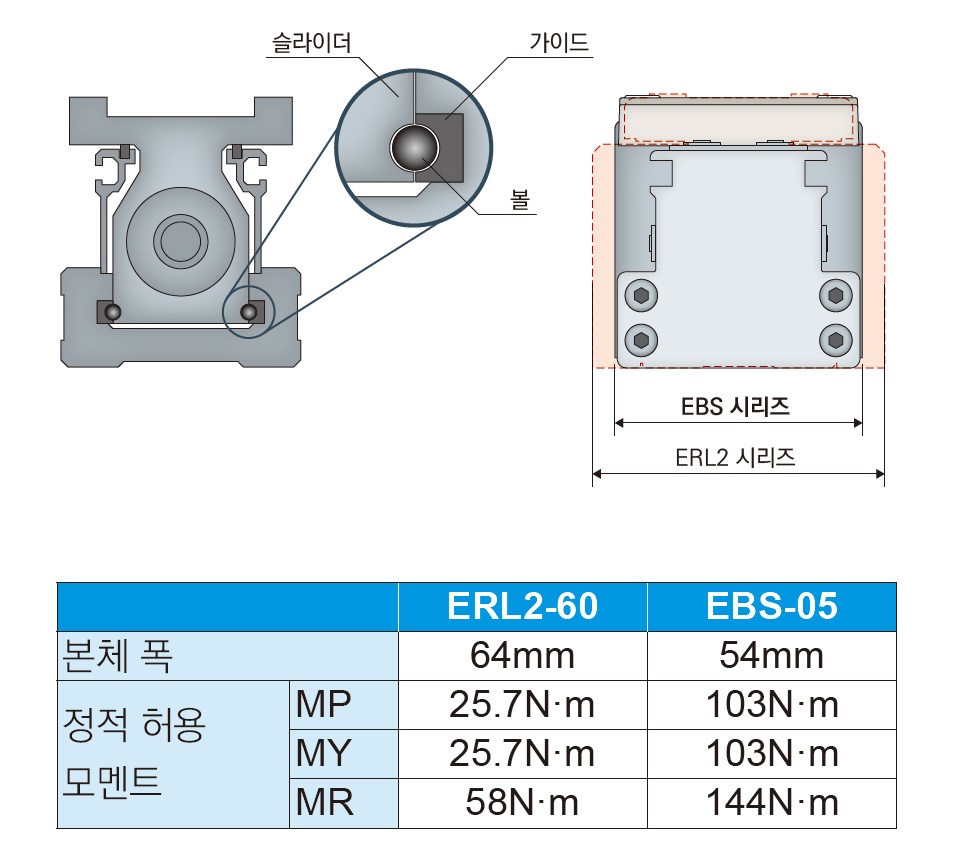

【설비 공간 절약】
보디와 일체화된 폭넓은 가이드의 아우터 레일 방식으로 부하에 대응
컴팩트하게 고강성을 실현하여 액추에이터의 사이즈 다운에 의한 설비 공간 절약에 공헌
-

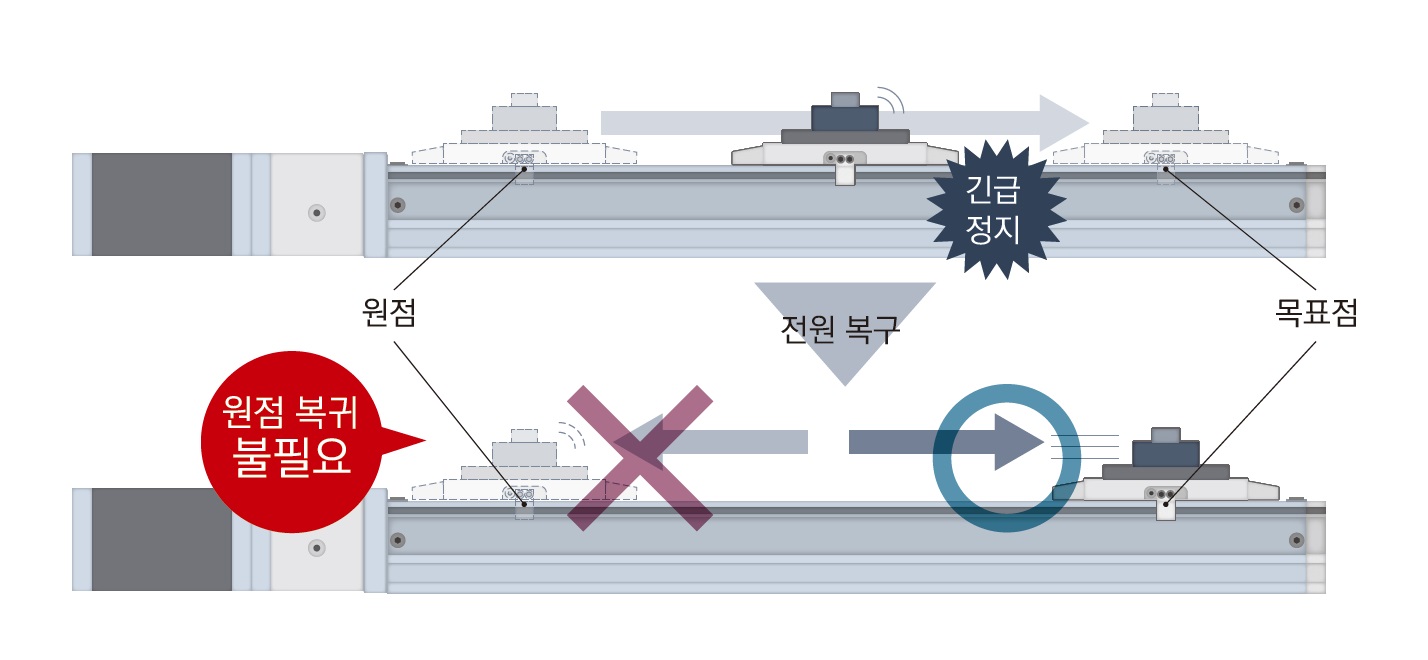

【설비 정지 시간 단축】
위치 정보를 유지하는 앱설루트식 인코더를 배터리 없이 실현, 전원 투입 시의 원점 복귀나 원점 센서는 불필요, 비상 정지 후에도 초기 복귀 가능, 또한 배터리리스이므로 인코더의 배터리 교환이 불필요
-

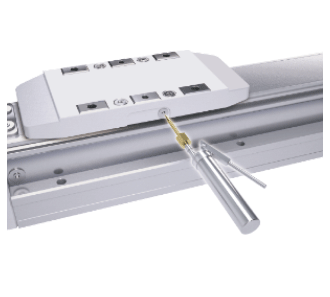

【간단한 유지 관리】
외부에서 직접 급지 가능한 그리스 급지구를 본체 양측에 장비, 일원화된 급지로 볼 나사와 가이드의 유지 관리가 가능, 정기적인 유지 관리로 장시간 사용 가능
-

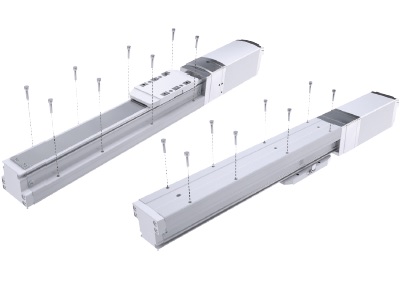

【본체 설치 공수 삭감】
상하 양면에서 커버를 벗기지 않고 다이렉트로 설치 가능
특히 윗면에서 설치하는 경우 대폭적인 작업 시간 단축을 실현
-
【선택지 확대】
공통 보디로 모터리스 사양(서보 모터)에도 대응 가능
고객에게 익숙한 모터로 동일한 치수에서 더욱 고도한 제어 실현
| 형번 | 명칭 | 본체 폭 | 최대 가반 질량(수평) | 최대 가반 질량(수직) |
|---|---|---|---|---|
| EBS-04M | 슬라이더 타입 | 44mm | 16.6kg | 8.3kg |
| EBS-05M | 슬라이더 타입 | 54mm | 45kg | 24kg |
| EBS-08M | 슬라이더 타입 | 82mm | 80kg | 40kg |
| EBS-04G | 슬라이더 타입 | 44mm | 20kg | 9.2kg |
| EBS-05G | 슬라이더 타입 | 54mm | 45kg | 18.3kg |
| EBS-08G | 슬라이더 타입 | 82mm | 80kg | 43.3kg |
