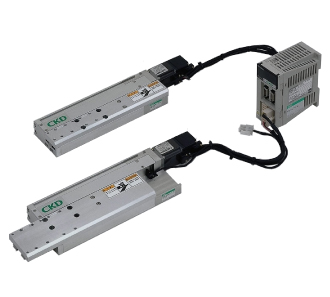

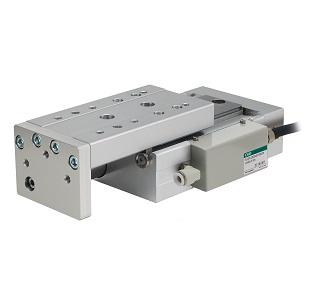

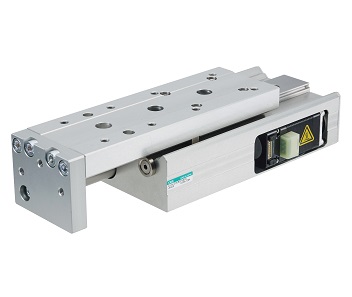

전동 액추에이터 테이블 타입
FLCR
N
【NEW】스트로크 상품 구성 추가
테이블 타입의 전동 액추에이터로 짧은 스트로크의 워크 반송이나 위치 결정에 최적입니다.
모터를 액추에이터에 내장하여 임의의 가감속도를 조정할 수 있기 때문에 쇼크 업소버가 필요 없어 공간 절약을 실현합니다.
또한 에어 타입 LCR 시리즈와 치수 호환이 가능하기 때문에 공압식 디자인의 콤팩트한 설계가 가능합니다.
【대응 컨트롤러】
FLCR: ECR
FLCR-G: ECG-B・ECMG
※컨트롤러 상세 내용은 ‘관련 제품’을 확인해 주십시오.
업종 : 조립|취급|검사
-
카탈로그 PDF
-
취급 설명서
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-
【설비 공간 절약】
모터를 액추에이터에 내장
모터 조립부의 돌출부나 반환부가 없기 때문에 설비 공간 절약이 가능
-

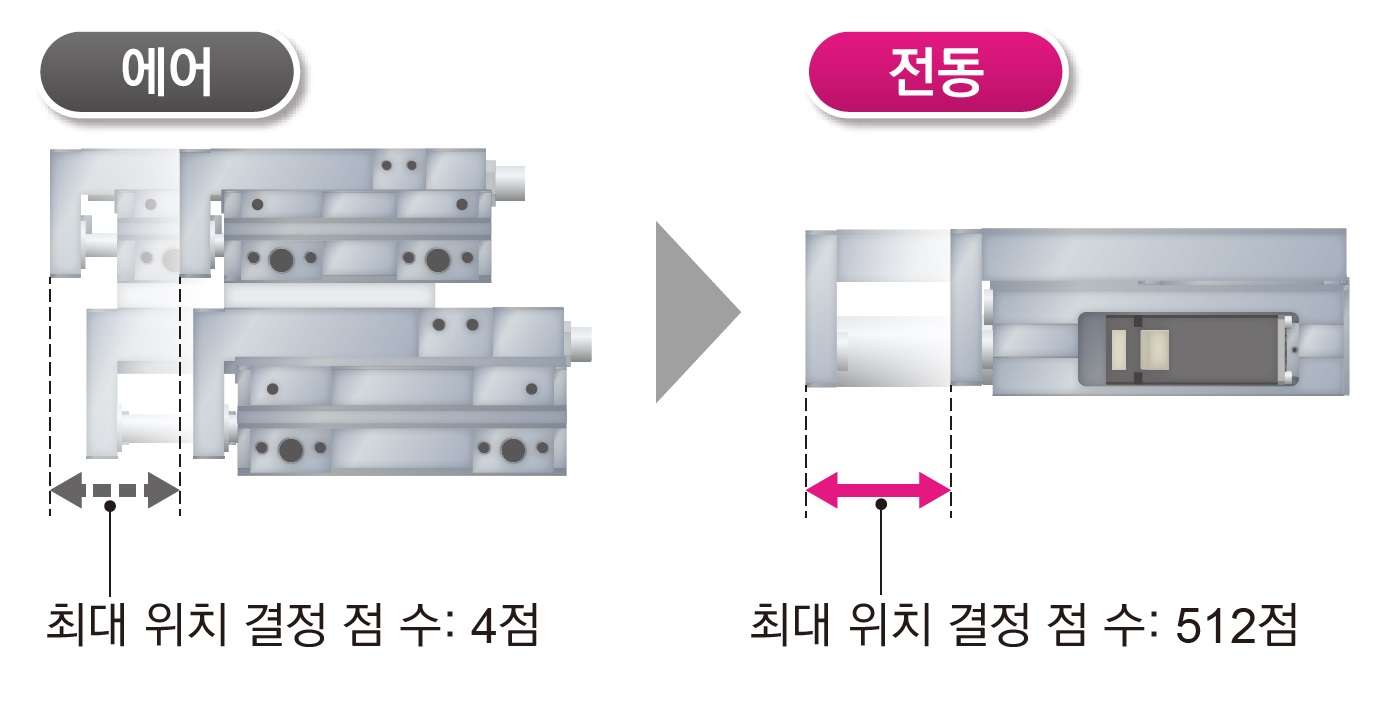

【플렉시블한 생산】
공기압 실린더와 다르게 임의의 위치에 다점 위치 결정이 가능
1개의 액추에이터로 다품종 생산 대응이 가능하기 때문에 공간 절약에도 공헌
-

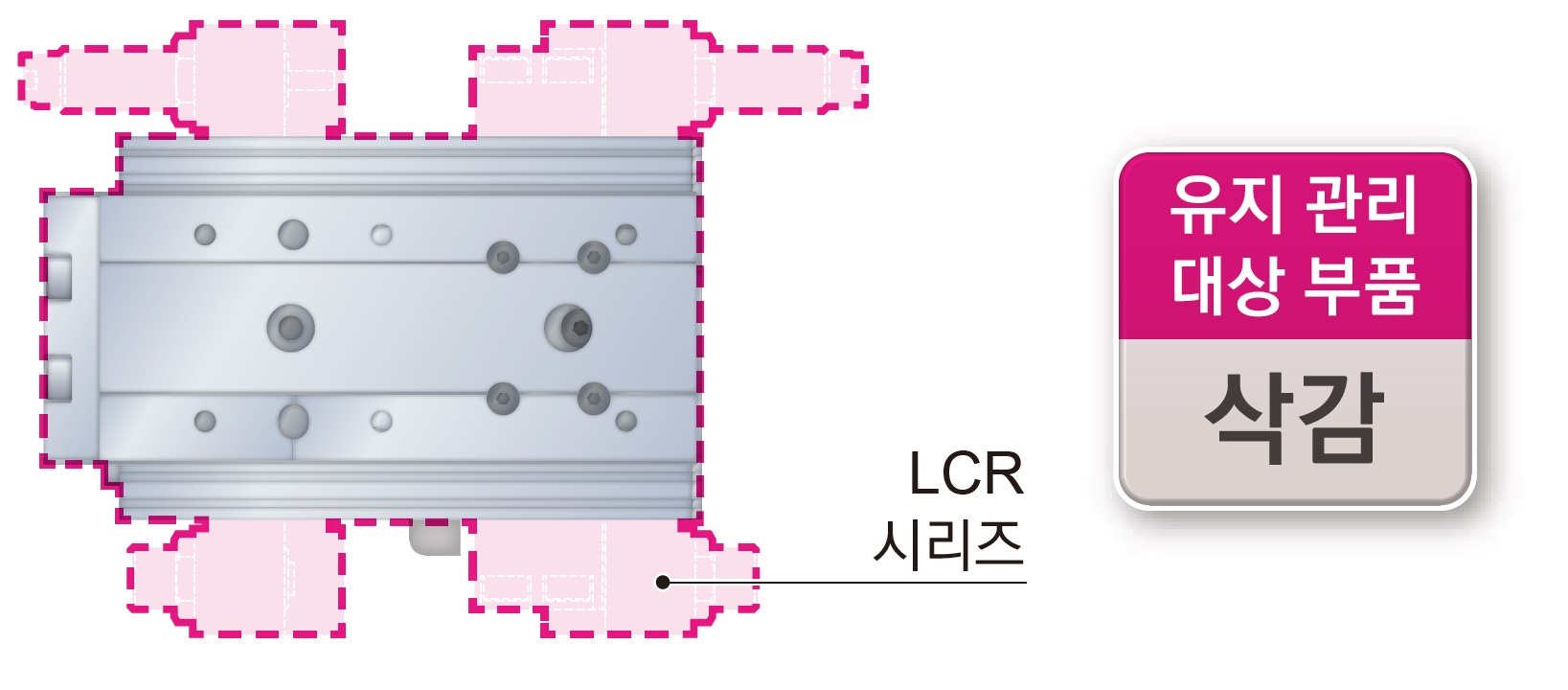

【선택지 확대】
공기압 실린더 LCR 시리즈와 치수가 호환되기 때문에 콤팩트한 설계가 가능
Soft Start·Soft Stop이 가능하기 때문에 쇼크 업소버가 불필요
-
【각 옵션에 대응】
브레이크, 롱 스트로크, 케이스 부착의 각 옵션에 대응
안전성과 내환경성을 향상시켜 폭넓은 용도에 사용 가능
-
【롱 스크로크로 다용도】
최대 200mm의 롱 스크로크에 대응
보다 넓은 범위에서 다점 위치 결정 가능
| 형번 | 명칭 | 스트로크 | 최고 작동 속도 | 최대 가반 질량(수평) | 비고 |
|---|---|---|---|---|---|
| FLCR-16※※NCN-※※ | 테이블 타입 | 50, 70, 100mm | 300mm/s | 4kg | 컨트롤러 ECR 시리즈 대응 |
| FLCR-20※※NCN-※※ | 테이블 타입 | 50, 70, 100mm | 300mm/s | 5.5kg | 컨트롤러 ECR 시리즈 대응 |
| FLCR-25※※NCN-※※ | 테이블 타입 | 50, 70, 100mm | 300mm/s | 11kg | 컨트롤러 ECR 시리즈 대응 |
| FLCR-16G※※NC N-※※ | 테이블 타입 | 50, 70, 100mm | 250mm/s | 4kg | 컨트롤러 ECG-B·ECMG 시리즈 대응 |
| FLCR-20G※※NC N-※※ | 테이블 타입 | 50, 70, 100mm | 300mm/s | 5.5kg | 컨트롤러 ECG-B·ECMG 시리즈 대응 |
| FLCR-25G※※NC N-※※ | 테이블 타입 | 50, 70, 100mm | 200mm/s | 11kg | 컨트롤러 ECG-B·ECMG 시리즈 대응 |
