방향 제어 밸브

파일럿식 3·4·5포트 전자 밸브　

파일럿식 3·5포트 밸브

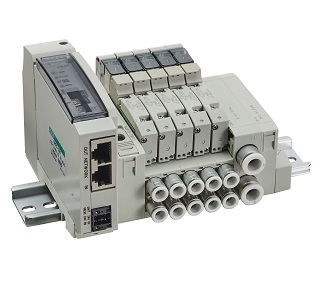

4GD/ER·M4GD/ER·MN4GD/ER

【NEW】대응 통신을 확대했습니다.

환경 성능·안전성·신뢰성·간편한 사용이 진화한 3·5포트 밸브의 스탠더드 타입입니다.
【적합 실린더 지름: Φ20~Φ100】 업종 : 조립|정제수 제조|조정|여과|제봉 (수액 백의 경우)|충전|멸균(오토클레이브)|패키지|타정|배양|분취|살균 장치|물리화학 분석기|공압 공급

카탈로그 PDF
취급 설명서
소프트웨어
2D CAD
3D CAD CKD plus 회원 한정

상품 특징
상품 구성

【시리얼 통신 대응】
CC-Link IE TSN 추가 (2023년 1월)

EtherNet/IP, DeviceNet, EtherCAT, CC-Link, CC-Link IE Field Basic, CC-Link IE Field, CC-Link IE TSN, PROFINET, PROFI-BUS DP, IO-Link
【환경 성능】
새로운 코일 액추에이터의 채용으로 소비 전력을 저감(0.35Ｗ)

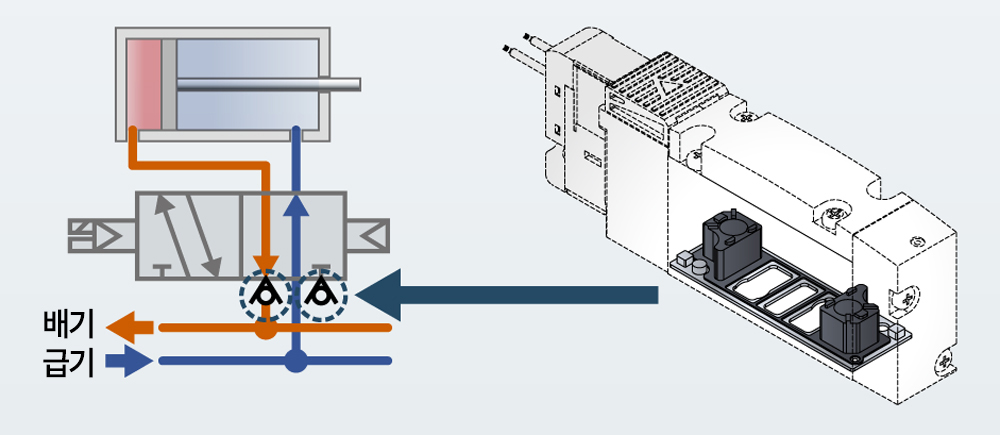

【오작동 트러블을 억제】
금속 베이스, 수지 블록에 관계없이 배기 오작동 방지 밸브를 내장(형번 지시)
배기 시의 공기의 역류를 방지, 실린더의 오작동을 방지
【간편한 사용】

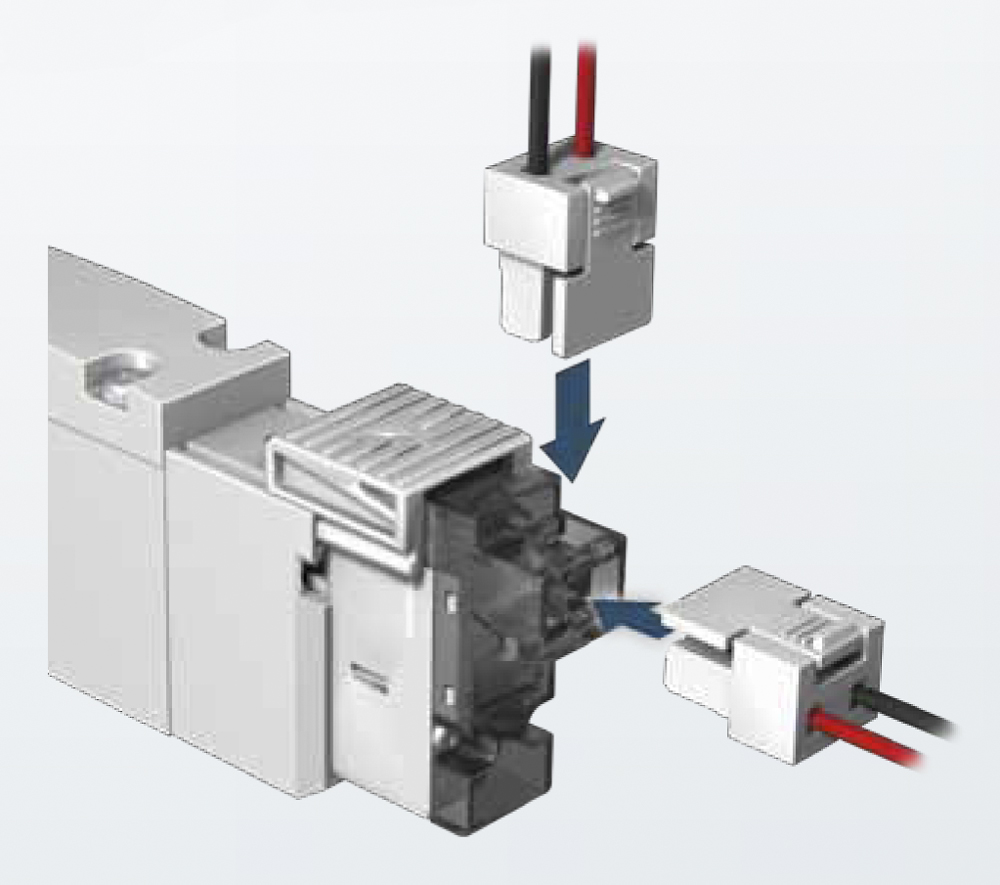

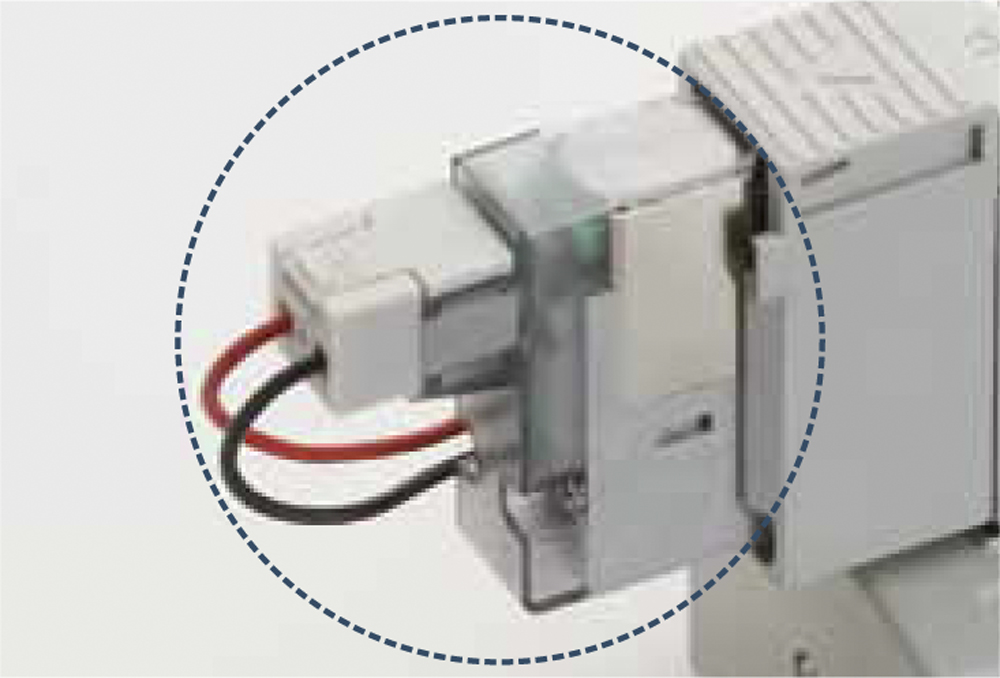

배선 커넥터는 위 방향·옆 방향으로 자유롭게 가동할수 있습니다.
또한 D 서브 커넥터도 회전식을 채용하였으므로 위·옆 방향 자유롭게 가동

형번	명칭	배관 포트 위치	접속 구경
3GD※	3포트 단품 밸브	다이렉트 배관	원터치 피팅 Φ4, Φ6, Φ8, Φ10, M5, Rc1/8, 1/4
4GD※	5포트 단품 밸브	다이렉트 배관	원터치 피팅 Φ4, Φ6, Φ8, Φ10, M5, Rc1/8, 1/4
3GE※	3포트 단품 밸브	베이스 배관	Rc1/8, 1/4
4GE※	5포트 단품 밸브	베이스 배관	Rc1/8, 1/4, 3/8
M4GD※	개별 배선 매니폴드	다이렉트 배관	원터치 피팅 Φ4, Φ6, Φ8, Φ10, M5, Rc1/8, 1/4
M4GE※	개별 배선 매니폴드	베이스 배관	원터치 피팅 Φ4, Φ6, Φ8, Φ10, M5, Rc1/8, 1/4
M4GD※-T※	배선 절감 매니폴드	다이렉트 배관	원터치 피팅 Φ4, Φ6, Φ8, Φ10, M5, Rc1/8, 1/4
M4GE※-T※	배선 절감 매니폴드	베이스 배관	원터치 피팅 Φ4, Φ6, Φ8, Φ10, M5, Rc1/8, 1/4
MN4GD※	개별 배선 블록 매니폴드	다이렉트 배관	원터치 피팅 Φ4, Φ6, Φ8, M5, Rc1/8
MN4GE※	개별 배선 블록 매니폴드	베이스 배관	원터치 피팅 Φ4, Φ6, Φ8
MN4GD※-T※	배선 절감 블록 매니폴드	다이렉트 배관	원터치 피팅 Φ4, Φ6, Φ8
MN4GE※-T※	배선 절감 블록 매니폴드	베이스 배관	원터치 피팅 Φ4, Φ6, Φ8
