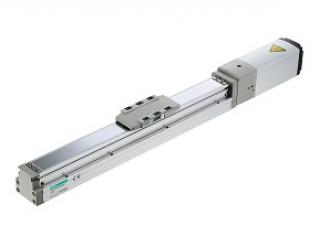

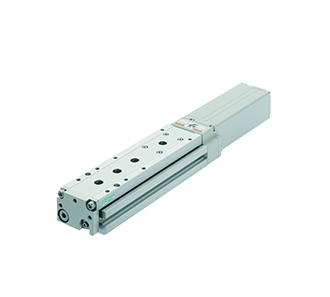

전동 액추에이터 슬라이더 타입
EJSG
N
다양한 환경·공정에서 안심하고 사용할 수 있는 전동 액추에이터입니다. 분진 환경용, 저발진 환경용, 2차 전지 제조 공정용, 식품 제조 공정용의 상품 구성을 준비하였습니다. 또한 고객의 요청에 따라 액추에이터의 주문 제작도 가능합니다.
아우터 레일 방식의 가이드를 사용하여 콤팩트하고 고강성을 실현한 모델입니다. 액추에이터의 사이즈 다운에 의한 장치의 공간 절약화에 공헌합니다.
【대응 컨트롤러】
ECG-A
업종 : 조립|검사
-
카탈로그 PDF
-
취급 설명서
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-
【다양한 환경·공정에 대응】
분진 환경, 저발진 환경, 2차 전지 제조 공정, 식품 제조 공정을 위한 상품 구성을 준비
분진 환경용은 IP50에 대응
-

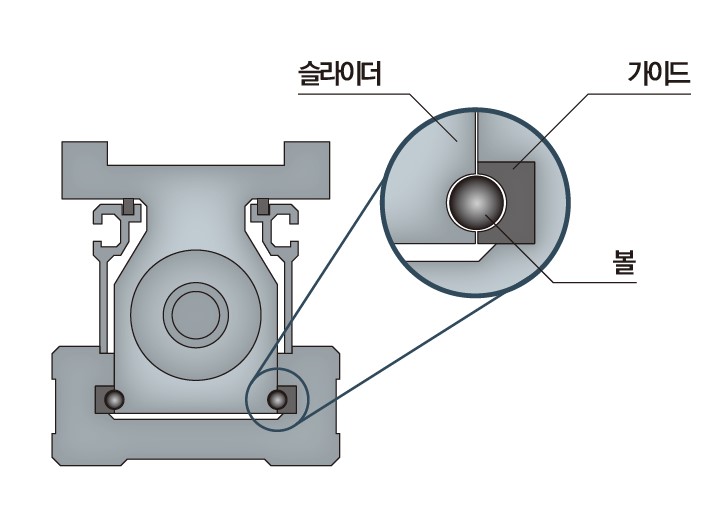

【콤팩트한 고강성 보디】
가이드는 아우터 레일 방식을 채용
보디와 일체화된 폭넓은 가이드로 고강성과 공간 절약을 동시에 실현
-

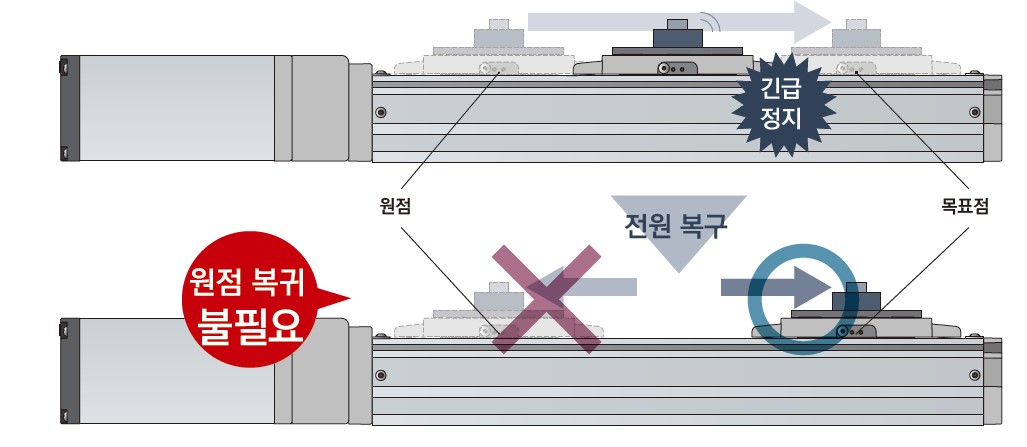

【베터리리스 앱설루트 인코더】
현재 위치 정보를 유지하는 앱설루트식 인코더를 탑재
베터리리스 사양이므로 베터리 교환도 불필요
-
【간단한 설치&유지 관리】
윗면과 아랫면의 양쪽에서 제품을 분해하지 않고 다이렉트로 설치 가능
특히 윗면에서 설치하는 경우 대폭적인 작업 시간 단축을 실현
또한 외부에서 직접 급지 가능한 그리스 수지구를 본체 양측에 장비
제품을 분해하지 않고 일원화된 급지로 볼 나사와 가이드의 유지 관리가 가능
-

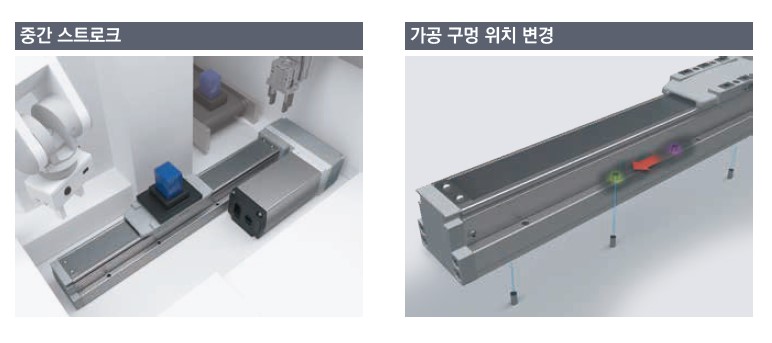

【액추에이터의 특별 주문 제작에 대응】
중간 스트로크나 가공 구멍 위치의 변경 등 사용 조건에 맞춰 대응 가능
※수주 생산
| 형번 | 명칭 | 본체 폭 | 최대 가반 질량(수평) | 최대 가반 질량(수직) |
|---|---|---|---|---|
| EJSG-04 | 슬라이더 타입 | 44mm | 20kg | 9.2kg |
| EJSG-05 | 슬라이더 타입 | 54mm | 40kg | 14kg |
| EJSG-08 | 슬라이더 타입 | 82mm | 80kg | 43.3kg |

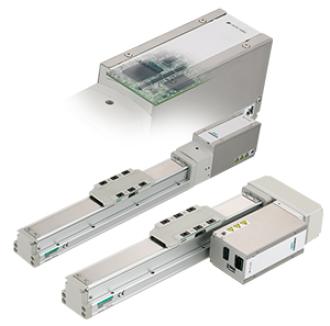

관련 상품
