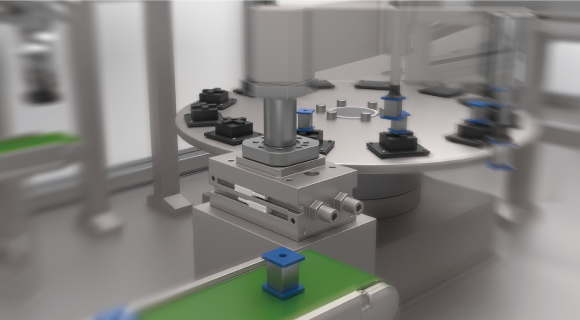

오실레이트 공정이란
오실레이트 공정은 워크를 일시적으로 작업대나 반송대로 이동시킴으로써 생산 라인을 콤팩트하게 만들기 위한 공정입니다.
오실레이트 공정에 필요한 액추에이터의 선정 포인트는 ‘속도’와 ‘다점 위치 결정’입니다.
에어 실린더는 고속으로 동작하기 때문에 워크의 이동 속도를 중요시하고 싶은 경우에 적합합니다. 또한 전동 액추에이터는 동작 제어가 가능하기 때문에 다점 위치 결정이 가능합니다.

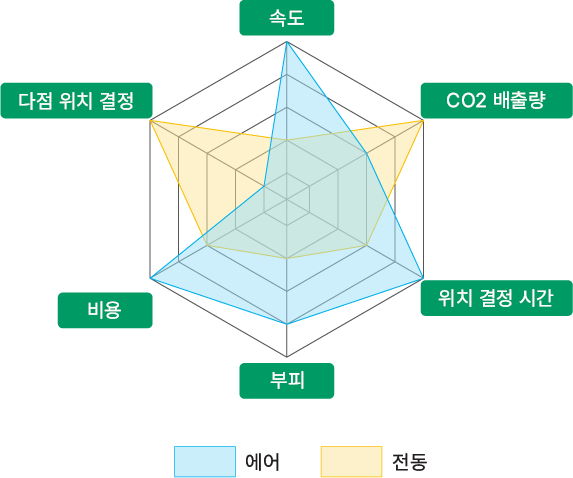

선정 포인트
‘속도’와 ‘다점 위치 결정’
오실레이트 공정에서는 고속 이동을 원한다면 에어 실린더,
다점 위치 결정이 필요하다면 전동 액추에이터를 추천합니다.

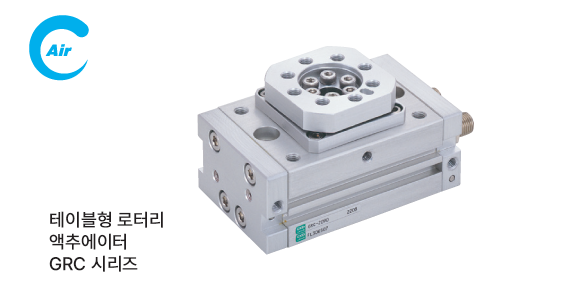

고속 이동을 윈하는 경우에는 에어 실린더를 추천
오실레이트 반송은 고속 이동할수록 생산 효율이 향상됩니다.
에어 실린더라면 180 회전에서도 고속으로 이동할 수 있습니다. 초기 비용도 저렴하기 때문에 고속 이동을 실현하고 싶은 경우에는 에어 실린더를 추천합니다.

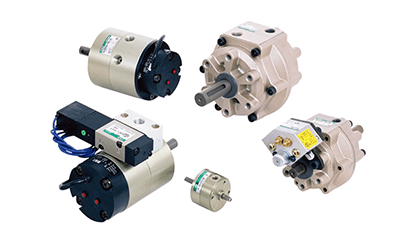

CKD 에어 실린더는 풍부한 상품 구성으로 선택이 용이

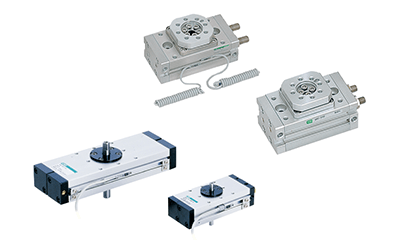

랙 피니언형

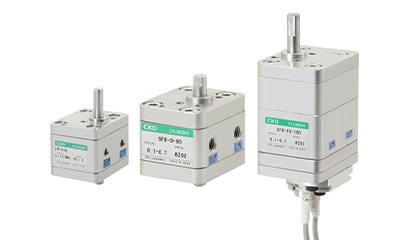

로터리 베인 타입
슈퍼 팬 로터리

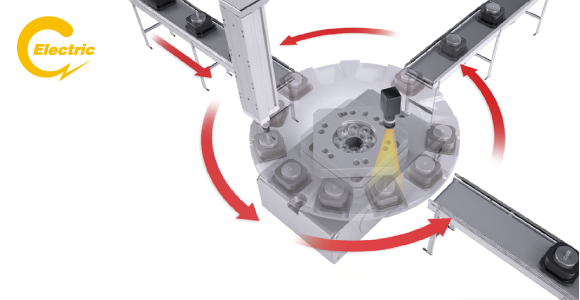

다점 위치 결정이 필요하면 전동 액추에이터를 추천
전동 액추에이터는 여러 지점에서 정지할 수 있기 때문에 2점 이상의 오실레이트 반송 및 인덱싱 동작에 사용할 수 있고 정정이 우수하여 각 포인트의 위치 결정 조정이 간단합니다.

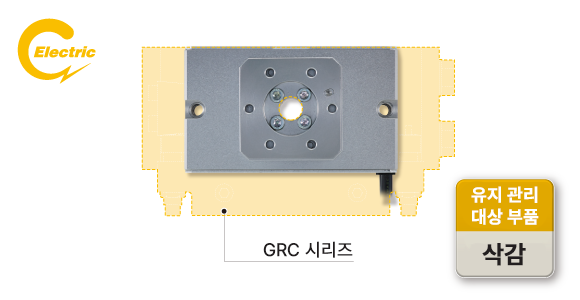

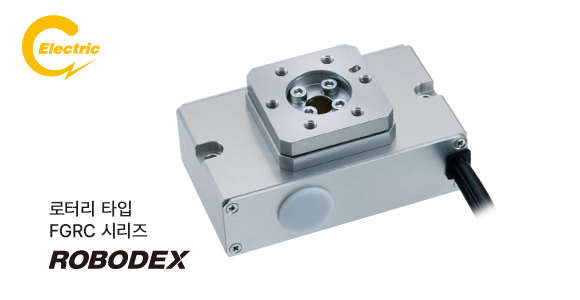

CKD의 FGRC 시리즈라면
유지 관리 부품수를 삭감 가능
전동 액추에이터는 임의의 가감속도를 조정할 수 있기 때문에 쇼크 업소버가 필요하지 않아 유지 관리 부품을 삭감할 수 있습니다. 또한 설치 공간도 삭감할 수 있습니다.
에어 실린더와 전동 액추에이터의 비교
이제 CKD의 에어 실린더와 전동 액추에이터의 실제 기종으로 비용과 성능을 비교해 보겠습니다.
기종 형번 비교
비교 조건
비용으로 비교
수명이 동일하기 때문에 초기 비용이 저렴한 에어는 총 비용을 절감할 수 있습니다.
■ 비용 산출에 대하여 초기 제품 가격, 교환 시의 제품 가격 또는 부품 가격 및 가동 시 전기료 합산 비용
가동 시의 전기료 1kwh 당 22엔으로 산출
에어는 에어 소비량을 전력량으로 환산하여 전자 밸브와 실린더 스위치의 소비 전력량과 맞춰 산출
유지 관리 시의 공임은 포함되어 있지 않습니다.
※교환 시기는 CKD 소정 조건에 따른 시험 데이터에 근거해 산출하고 있으며 보증하는 것은 아닙니다.
액추에이터의 외형 치수 비교
에어 본체는 콤팩트하지만 쇼크 업소버를 장착하면 거의 동일한 사이즈가 됩니다.

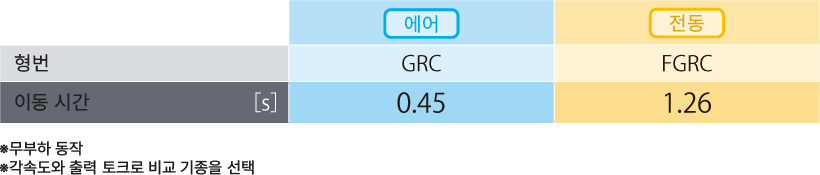

위치 결정 시간 비교
전동은 허용 관성보다 가감속도를 높일 수 없기 때문에 에어가 빠릅니다.

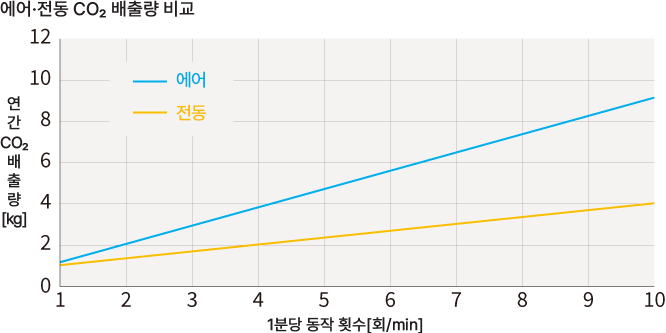

CO₂ 배출량 비교
1분간 동작 횟수가 증가해도 전동 CO₂ 배출량을 줄일 수 있습니다.
※1분간 동작 빈도에 따라 CO₂ 배출량은 변합니다.
■ CO₂ 배출의 산출에 대하여 [조건] 연간 가동 일 수: 250일 가동 시간: 가동 시간: 8시간/일 에어 압력: 0.5MPa(클램프는 0.4MPa, 반송은 0.25MPa)
연간 소비 전력량을 CO₂ 배출량으로 환산(kg-CO₂/연)
연간 소비 전력량(kWh)× 0.000406* × 1000*
*CO₂ 배출 계수: 환경성 공표 전기 사업자별 배출 계수 R2년도 실적 중부 전력 미라이즈 CO₂ 배출 계수, *1000:kg 환산
에어는 에어 소비량을 전력량으로 환산하여 전자 밸브와 실린더 스위치의 소비 전력량과 맞춰 산출

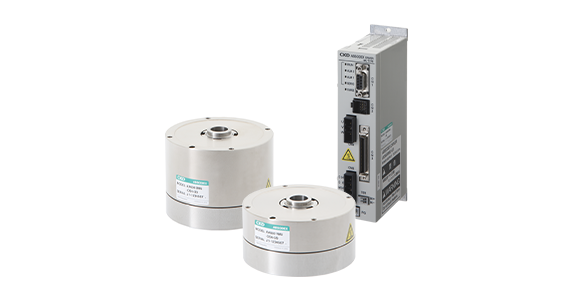

CKD 상품 소개
업계 최소 사이즈의 모터, 외형 φ80mm 높이 47mm에서 1.2N·m의 최대 토크를 실현하였습니다. 지금까지 공간때문에 곤란했던 공정에 최적인 제품입니다.
액추에이터 선정은 CKD와 상담해 주십시오.
CKD는 고객의 요청 사항을 확인한 후에 사용 상품의 제안부터 지원까지 폭 넓게 지원하고 있습니다.
액추에이터의 선정에서 고민되신다면 언제든지 상담해 드립니다.
공정별 추천 구동 방법
에어와 전동의 장점
핸들링 등 5공정을 재현하고 에어와 전동의 적절한 사용 제안을
실제로 볼 수 있도록 데모 기기를 준비했습니다.
