GRC

베어링 가이드를 통해 고부하 직접 취부와 높은 위치 정도를 실현한 랙&피니언 타입의 테이블형 로터리 액추에이터입니다. 업종 :

【뛰어난 설계 자유도】
사이즈는 5, 10, 20, 30, 50, 80의 6가지 종류
표준형, 고정도형을 동일한 치수로 선택 가능
90° 사양과 180° 사양을 개별로 준비

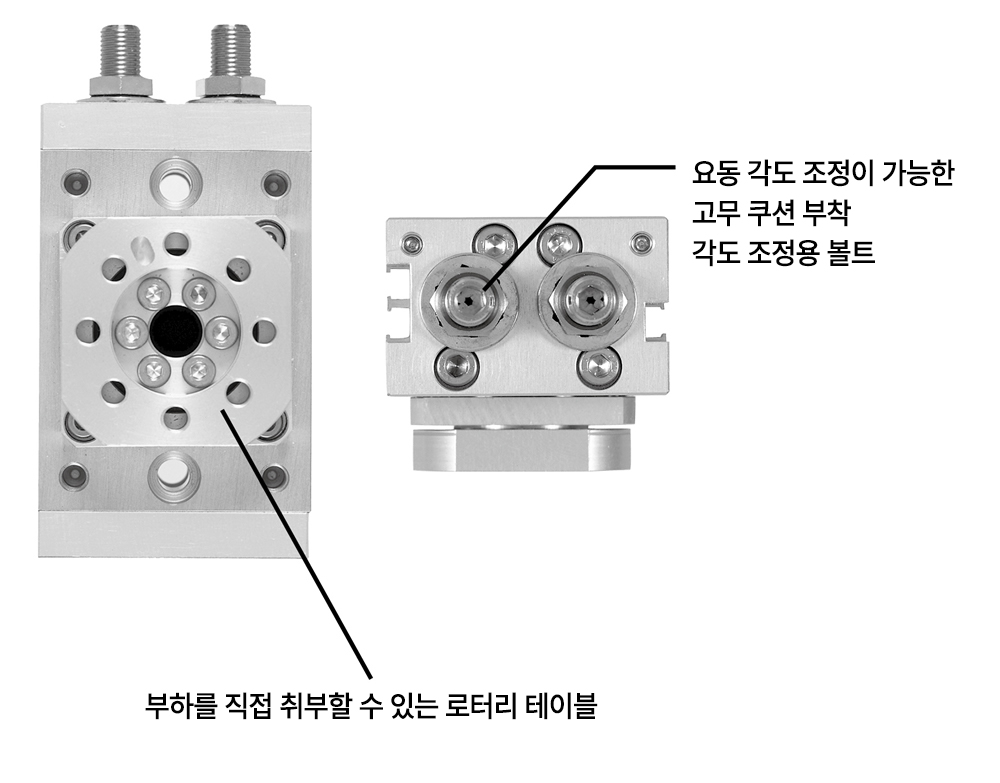

요동 각도를 조정할 수 있는 고무 쿠션 부착 각도 조정 볼트를 준비
로터리 테이블에 부하를 직접 취부 가능
【우수한 설치성】
배관 포트의 취출 방향을 3면 중에서 선택 가능
큰 중공 구멍을 채용하여 배관·배선이 깔끔

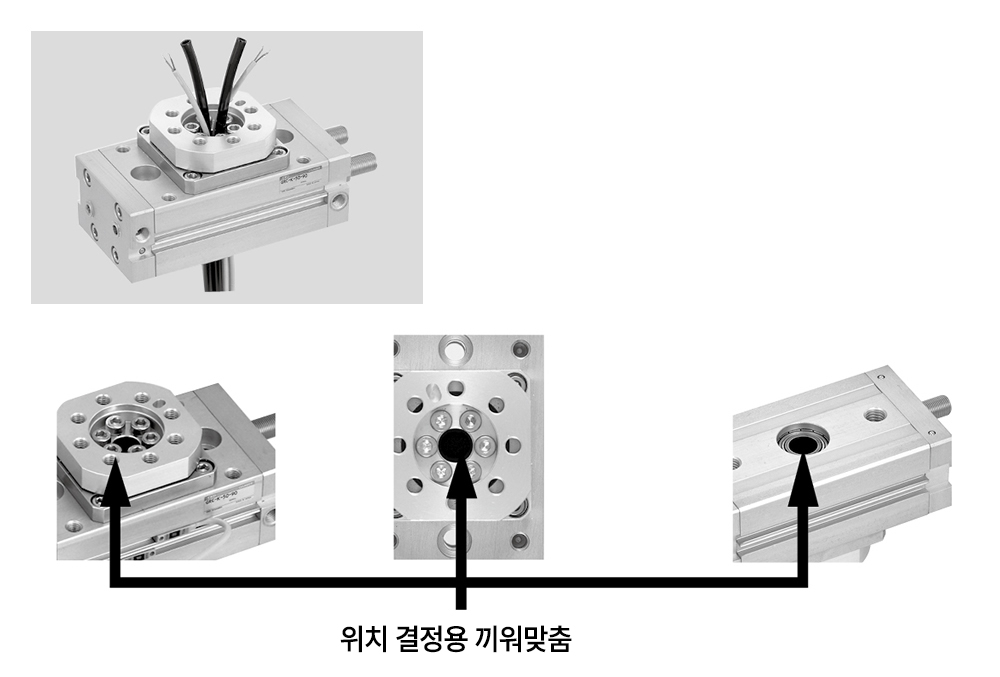

위치 결정용 끼워맞춤을 테이블 윗면(4곳)과 본체 아랫면(1곳)에 준비
【우수한 작동성】
외부 스토퍼로 안정 작동

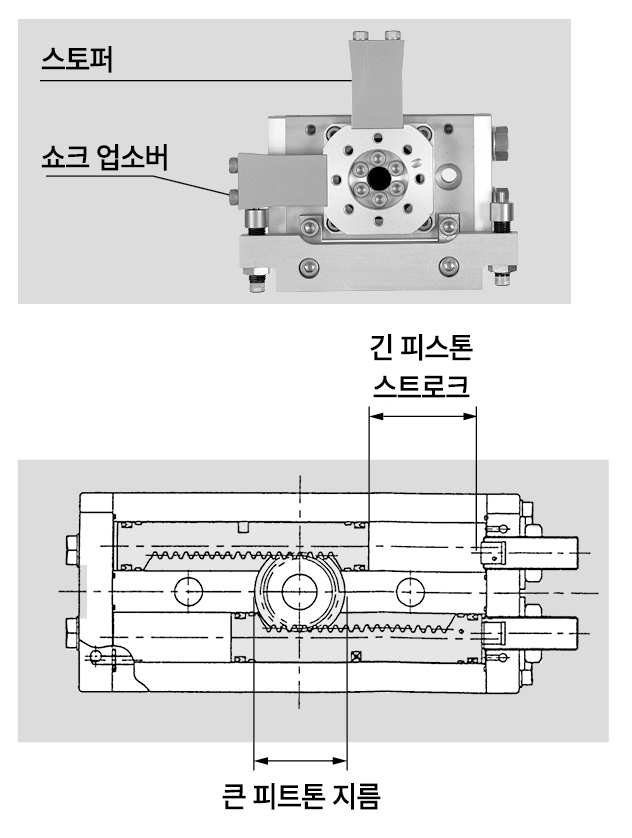

외부 스토퍼와 쇼크 업소버(옵션)로 백래시 없이 원활한 정지 가능
1.5초/90°의 저속 작동 가능
큰 피니언 지름, 긴 피스톤 스트로크에 의해 저속 작동 실현

형번	명칭	이론 토크(0.5MPa일 때)	최대 요동 각도(°)
GRC	기본형	0.5~8.1[N·M]	90180
GRC-K	고정도형	1.0~8.1[N·M]	90180
GRC-F	미속형	0.5~8.1[N·M]	90180
GRC-KF	고정도형, 미속형	1.0~8.1[N·M]	90180
