고내구 기기 HP 시리즈

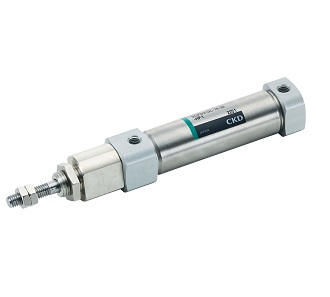

고내구 기기 HP 시리즈 슈퍼 마이크로 실린더

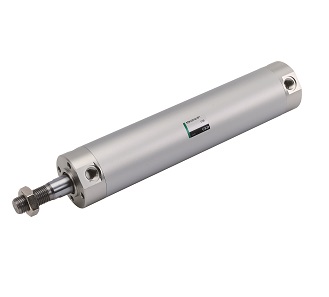

SCM-HP1
N
NEW: 2차 전지 제조 공정용(P4※-HP1)을 추가
내경 사이즈가 풍부(Φ40~Φ100)한 원형 시리즈입니다. 외관이 매우 스마트하며 전장이 짧은 콤팩트 설계입니다.
HP1: 장수명 실린더 접동부에 최적화되어 있어 장수명과 안정 가동을 실현하였습니다.
업종 :
-
카탈로그 PDF
-
취급 설명서
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-
【접동부의 최적화】
특주 배합에 의한 내마모성 패킹, 고빈도 대응 그리스의 채용, Seal 기능의 최적화로 안정 가동, 장수명을 실현
-
【장수명】
접동부의 최적화로 기존 대비 4배 이상, 2천만 회 이상의 내구성을 실현
-
【안정 가동】
접동부의 최적 구조로 반복된 작동 횟수에도 시동 압력이 일정
시동 압력이 일정하여 작동 시간도 일정
일시 정지하지 않고 안정된 가동에 공헌
-
【표준품과 동일한 치수】
표준품 슈퍼 마이크로 실린더 SCM 시리즈와 동일한 치수이므로 설계 변경, 설비 개조 없이 교체 가능
| 형번 | 명칭 | 튜브 내경 | 스트로크 |
|---|---|---|---|
| SCM-HP1 | 복동·고내구 장수명(고내구 기기) | φ20~40 | 10~150 |
| SCM-P4※-HP1 | 복동, 고내구, 2차 전지 제조 공정용(고내구 기기) | φ20, φ25, φ32, φ40 | 10~150 |
