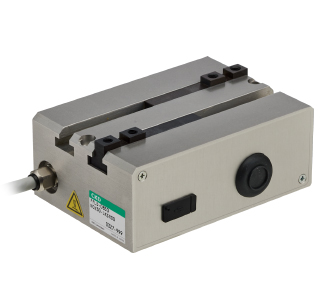

전동 액추에이터 그리퍼 2핑거 타입
FFLD
N
【NEW】 고속 타입 추가
로봇 선단에 최적의 롱 스트로크&슬림형 타입의 전동 그리퍼입니다.
파지 위치를 임의의 설정 가능하기 때문에 폭넓은 사이즈의 다품종 워크를 툴 체인지 없이 파지할 수 있습니다. 또한 슬림형이므로 로봇 핸드로서도 최적입니다.
컨트롤러 내장으로 케이블 절약을 실현, 단선 없이 효과적입니다.
스트로크: 100mm(편측 50mm), 140mm(편측 70mm), 160(편측 80)
최대 파지력: 500N(편측)
최대 작동 속도: 30mm/s(편측)
질량: 1.2～2.5kg
업종 : 조립|취급|검사
-
카탈로그 PDF
-
취급 설명서
-
소프트웨어
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-
【개폐 속도를 고속화】
핑거의 개폐 속도를 최대 30mm/s로 향상
장치의 사이클 타임의 저감 가능
-

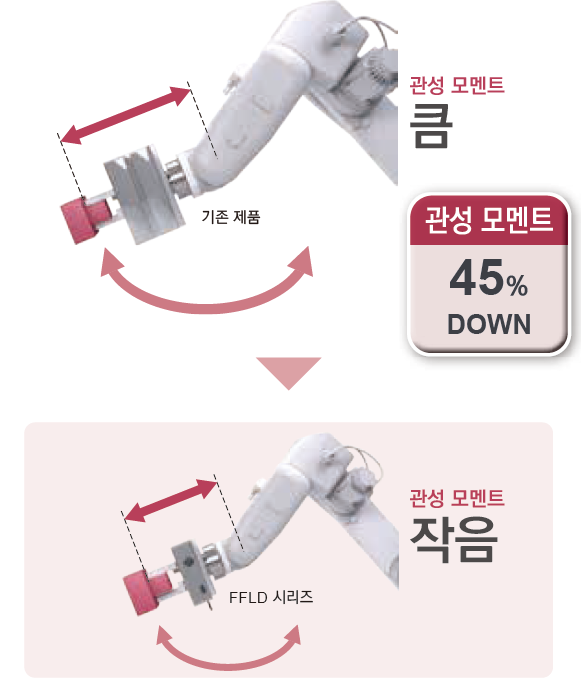

【로봇 자체를 소형화】
업계 최고 등급의 슬림형 사이즈로 기축의 부하나 관성 모멘트를 저감하여 로봇의 소형화에 공헌
-

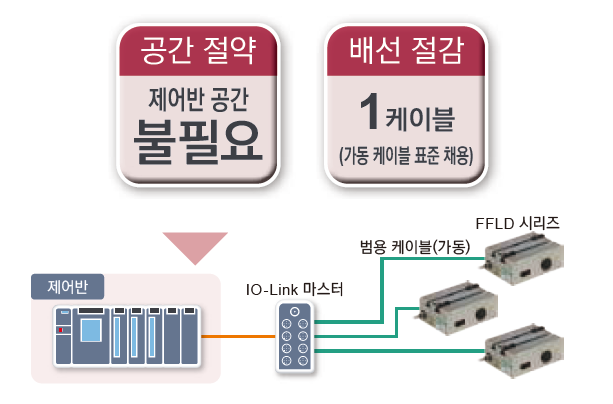

【공간 절약·배선 절감】
IO-Link 사양으로 동력·제어의 배선은 1개의 케이블로 완결
컨트롤러는 액추에이터에 내장되어 있어 제어반의 공간 절약화 가능
로봇이나 직교 액추에이터 선단으로의 취부에 최적
| 형번 | 명칭 | 최대 파지력 | 최대 작동 속도 | 스트로크 |
|---|---|---|---|---|
| FFLD-0850NCN30-LKSR00 | 그리퍼 2핑거 타입 | 80N(편측) | 10mm/s(편측) | 100mm(편측: 50mm) |
| FFLD-3070NCN30-LKSR00 | 그리퍼 2핑거 타입 | 300N(편측) | 10mm/s(편측) | 140mm(편측: 70mm) |
| FFLD-5080NCN30-LKSR00 | 그리퍼 2핑거 타입 | 500N(편측) | 10mm/s(편측) | 160mm(편측: 80mm) |
| FFLD-04H50NCN30-LKSR00 | 그리퍼 2핑거 타입 | 40N(편측) | 30mm/s(편측) | 100mm(편측: 50mm) |
| FFLD-12H70NCN30-LKSR00 | 그리퍼 2핑거 타입 | 120N(편측) | 30mm/s(편측) | 140mm(편측: 70mm) |
| FFLD-30H70NCN30-LKSR00 | 그리퍼 2핑거 타입 | 300N(편측) | 30mm/s(편측) | 140mm(편측: 70mm) |
| FFLD-50H80NCN30-LKSR00 | 그리퍼 2핑거 타입 | 500N(편측) | 30mm/s(편측) | 160mm(편측: 80mm) |
