클린 기기용 P5※・P7※ 시리즈
클린 기기용 P5※·P7※ 시리즈 PLC 대응형 블록 매니폴드
MN3E·MN4E
카세트 타입이며 소형화(높이 39.5mm)를 실현한 고성능 3·4포트 블록 매니폴드입니다.
【적합 실린더 지름: Φ20~Φ40】
P70: 배기 처리
업종 : 반도체 제조 공정(전 공정)|약액 공급 설비용 기기|약가스 공급 설비용 기기|N2 퍼지 관련 기기
-
카탈로그 PDF
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-
【슬림형, 공간 절약】
MN3/4E00 시리즈는 초슬림 7mm으로 공간 절약화에 공헌
MN3/4E0 시리즈는 10mm로 공간 절약에 공헌할 뿐만 아니라 응답성이 뛰어난 고성능 블록 매니폴드(N3E0 시리즈 3포트 밸브 2개 내장형: A.B 포트 모두 12ms) -
【환경 보전】
소형화·전력 절약화로 경량화, 재료 사용량 절감, 에너지 절약화 실현
환경에 영향을 주는 화학 물질 저감에도 앞장서 땜납의 무연화를 비롯하여, 사용 재료는 JIG-101A 레벨 A에 대응

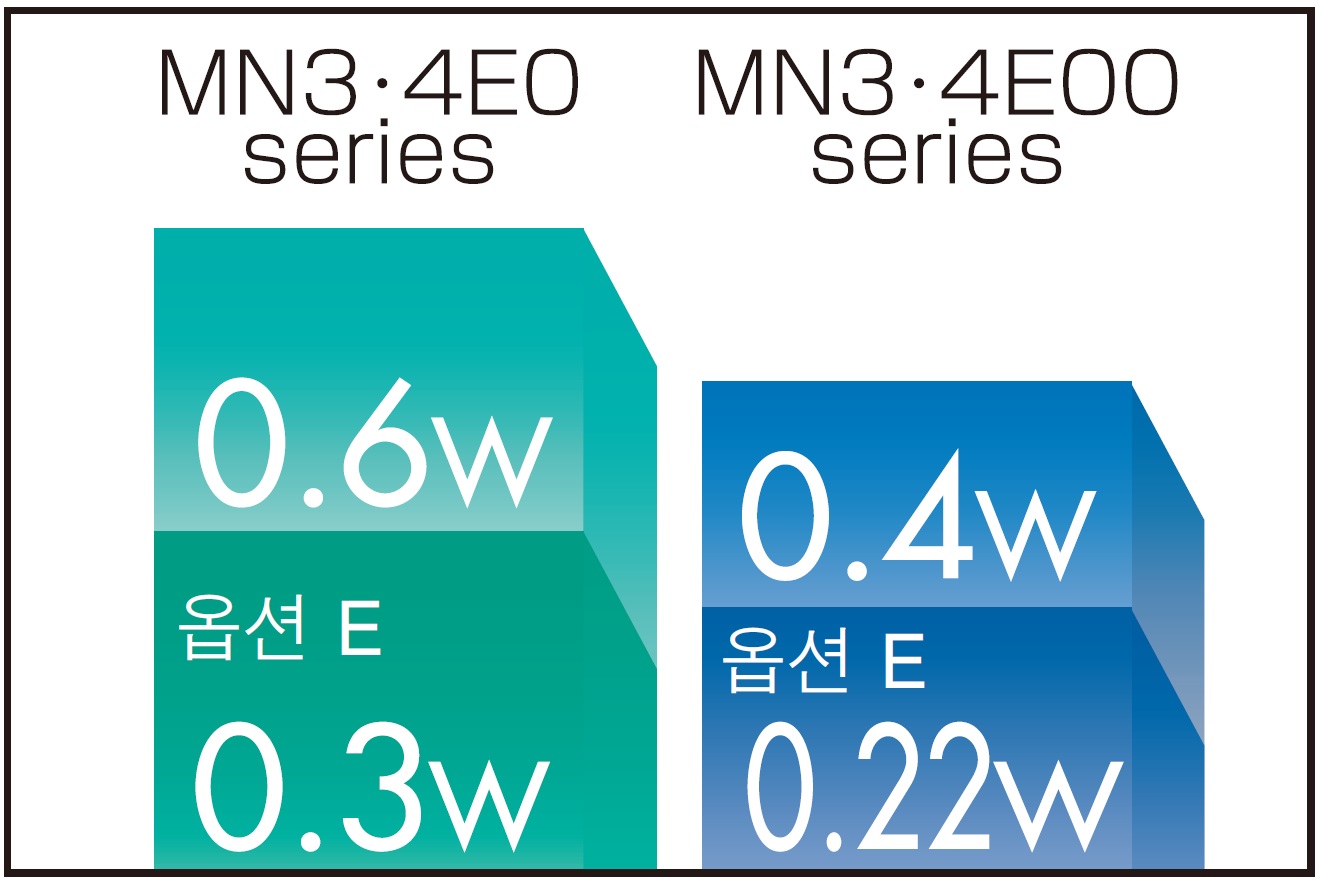

전력 절약 타입(옵션 E)에서는 소비 전력 삭감
-
【풍부한 피팅 상품 구성】
원터치 피팅에 인치 사이즈를 대응, 미국, 유럽 시장에서의 사용에 최적
Φ3, φ1.8 튜브에도 대응하여 배관의 공간 절약화에 공헌 -
【풍부한 전선 접속】
각종 커넥터, 다양한 네트워크에 대응하는 시리얼 전송 등을 라인업
개별 배선에도 대응
간단하게 플러그인이 가능한 레귤레이터 블록도 준비 -
【안전성 추구】
배기 오작동 방지 밸브, 오조작을 방지하는 수동 커버, 이물질 혼입 방지의 급기 필터를 표준 장비
| 형번 | 명칭 | 밸브 피치 | 접속 구경 | 클린 사양 |
|---|---|---|---|---|
| MN3E00 | 3포트 밸브(클린 기기용) | 7mm | 원터치 피팅 Φ1.8~4, M3 | P70 |
| MN3E0 | 3포트 밸브(클린 기기용) | 10mm | 원터치 피팅 Φ1.8~6, M5 | P70 |
| MN4E00 | 4포트 밸브(클린 기기용) | 7mm | 원터치 피팅 Φ1.8~4, M3 | P70 |
| MN4E0 | 4포트 밸브(클린 기기용) | 10mm | 원터치 피팅 Φ1.8~6, M5 | P70 |
