속도 제어 밸브, 체크 밸브, 보조 기기
노즐
에어 노즐

에어 노즐

BN※


에어를 증폭시키는 에어 절약형 노즐을 시작으로 다양한 형상 노즐을 갖추고 있습니다.
에어 블로의 에너지 절약에【에어 블로 노즐】의 도입을 제안합니다. 업종 :

  • 카탈로그 PDF
  • 2D CAD
  • 3D CAD CKD plus 회원 한정
  • 상품 특징
  • 상품 구성

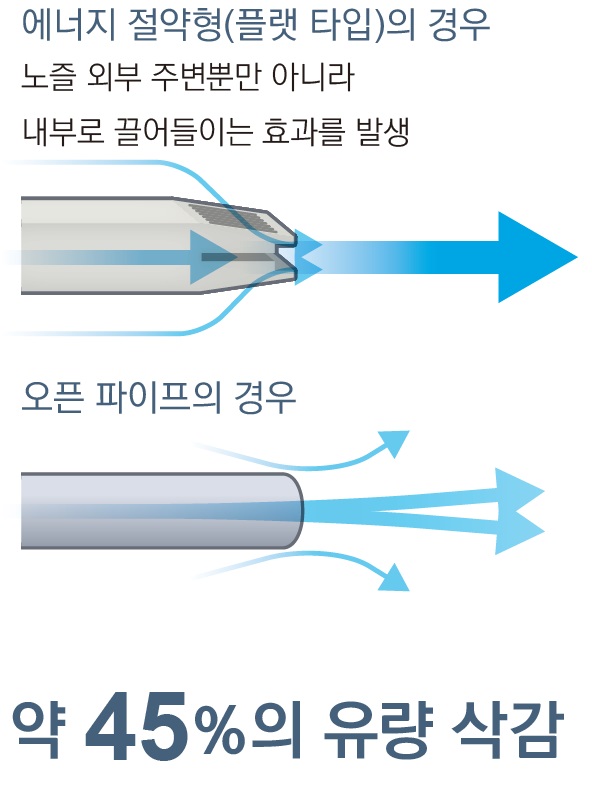

  • 【증폭 효과】(BNE 시리즈)
    에너지 절약형 노즐은 주위의 공기를 빨아들여 에어를 증폭시키는 특수 기구를 채용
    컴프레서의 부담을 줄이고 적은 에어 소비량에서도 강력하게 에어를 분사

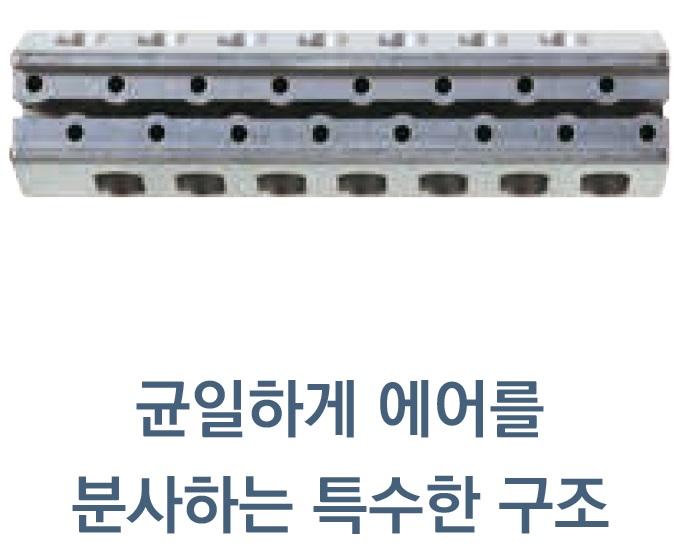

  • 【균일한 타력】(BNE 시리즈)
    보다 균일하게 원하는 곳에 에어를 분사하는 특수 기구를 채용
    상하 분사구 및 에어 흡입 구멍을 위상시킴으로써 분사의 폭 방향에 균일한 타력을 얻을 수 있음
    거리에 의한 타력의 감쇠가 적은 고효율 에어 블로로 안정된 워크의 품질을 실현

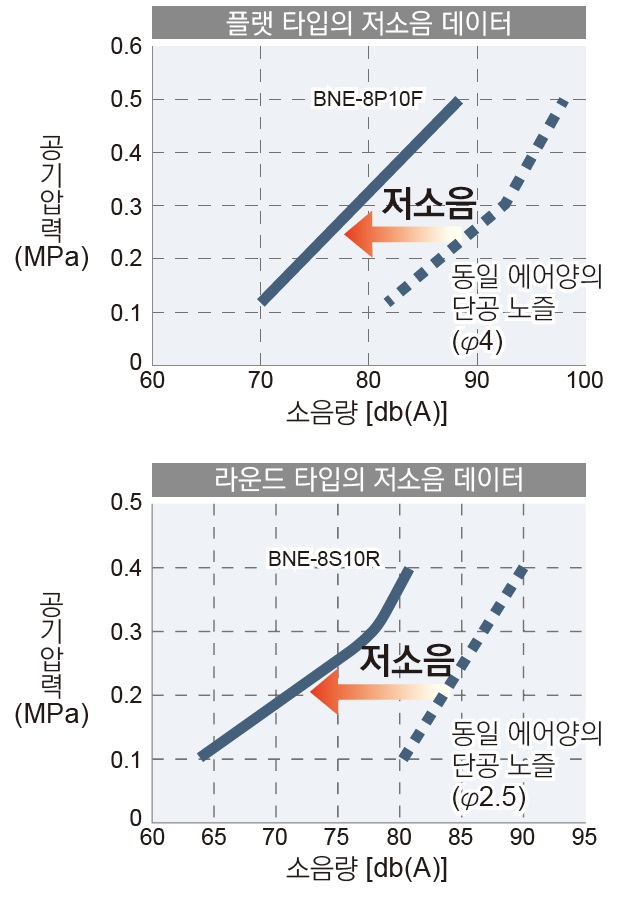

  • 【정음 설계】(BNE 시리즈)
    난기류를 억제하는 작업 환경에 이로운 정음 설계는 물론 에너지 절약형 노즐은 용도에 맞춰 플랫 타입과 라운드 타입을 라인업

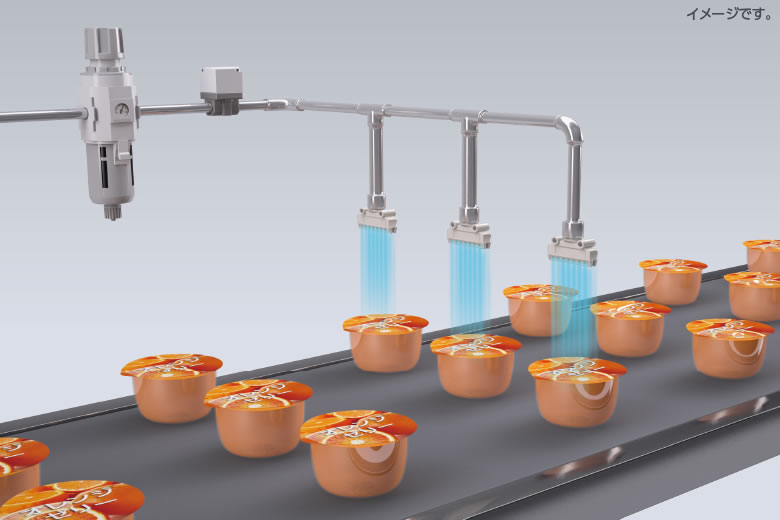

  • 【솔루션 사례】
    에어 필터, 전자 밸브, 유량계 등 에어 블로로 사용 가능한 각종 기기를 통합적으로 제안
    워크의 물 절단, 냉각, 선별뿐만이 아니라 식품 공정에서의 에어 블로 청소나 선별 등 다양한 장면에서 사용 가능

형번 명칭 접속 구경(R) 재질 형상
BNE 에너지 절약형 1/4 수지, 금속 플랫, 라운드
BN 일반형 1/8.1/4 금속 직진
BNB 블로어 사양 1/8.1/4 금속 선형(부채꼴)
