방향 제어 밸브

파일럿식 3·4·5포트 전자 밸브　

PLC 대응형 블록 매니폴드

MN3E·MN4E

카세트 타입이며 소형화(높이 39.5mm)를 실현한 고성능 3·4포트 블록 매니폴드입니다.
【적합 실린더 지름: Φ20~Φ40】 업종 : 반도체 제조 공정(전 공정)|약액 공급 설비용 기기|약가스 공급 설비용 기기|N2 퍼지 관련 기기

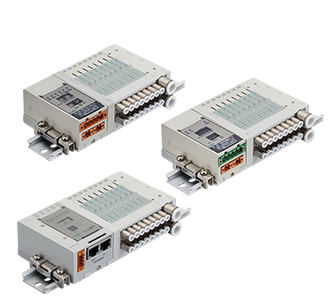

【다양한 통신 대응】
EtherNet/IP, EtherCAT, CC-Link, DeviceNet에 대응
※2020년 11월 EtherNet/IP 추가

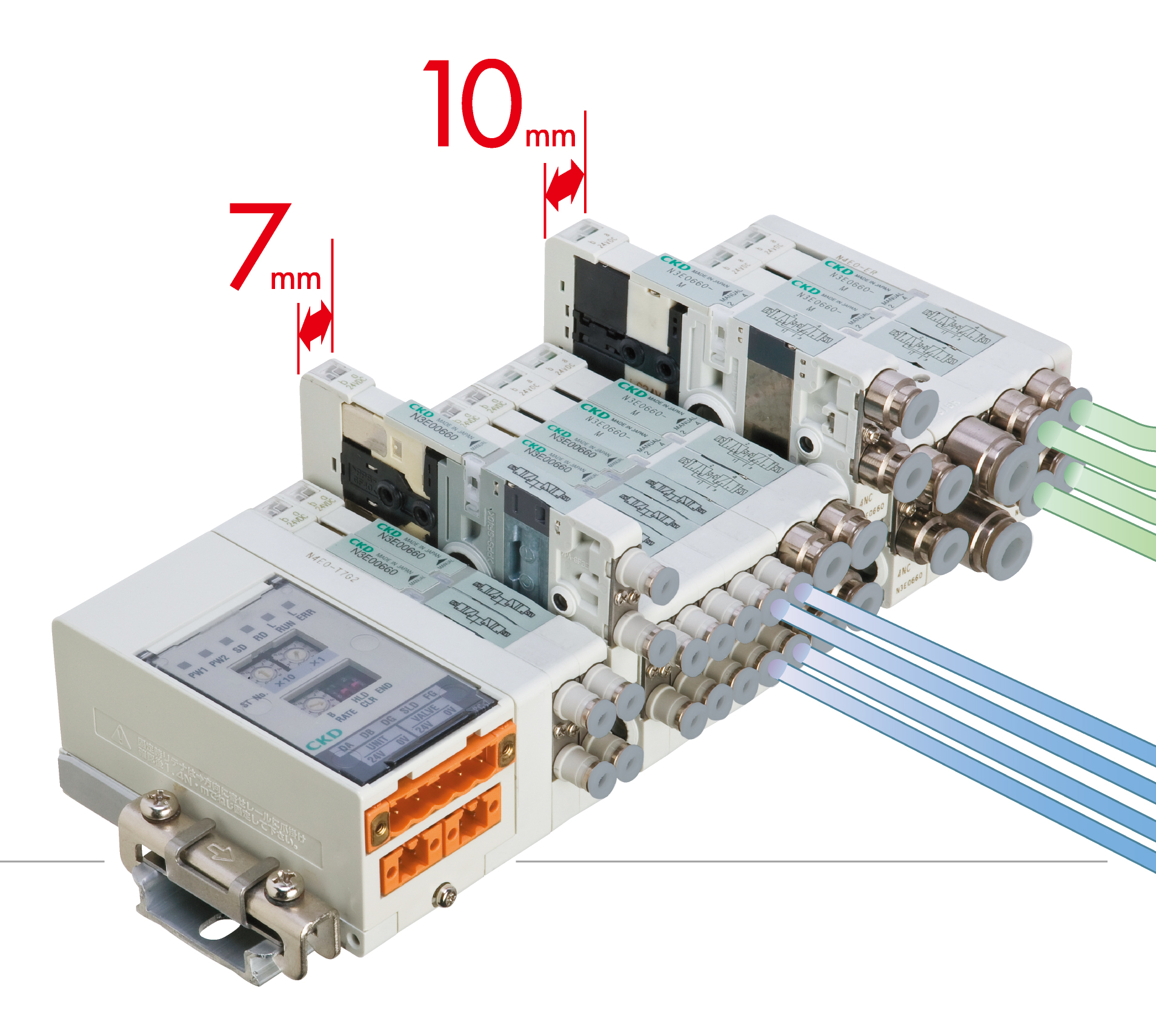

【슬림형, 공간 절약】
MN3/4E00 시리즈는 초슬림 7mm으로 공간 절약화에 공헌
MN3/4E0 시리즈는 10mm로 공간 절약에 공헌할 뿐만 아니라 응답성이 뛰어난 고성능 블록 매니폴드(N3E0 시리즈 3포트 밸브 2개 내장형: A.B포트 모두 12ms)
【환경 보전】
소형화·전력 절약화로 경량화, 재료 사용량 절감, 에너지 절약화 실현
환경에 영향을 주는 화학 물질 저감에도 앞장서 땜납의 무연화를 비롯하여, 사용 재료는 JIG-101A 레벨 A에 대응
전력 절약 타입(옵션 E)에서는 소비 전력 삭감
【풍부한 피팅 상품 구성】
원터치 피팅에 인치 사이즈를 대응, 미국, 유럽 시장에서의 사용에 최적
Φ3, φ1.8 튜브에도 대응하여 배관의 공간 절약화에 공헌

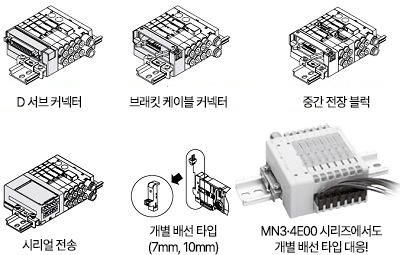

【풍부한 전선 접속】
각종 커넥터, 다양한 네트워크에 대응하는 시리얼 전송 등을 라인업
개별 배선에도 대응
간단 플러그인이 가능한 레귤레이터 블록도 준비
【안전성 추구】

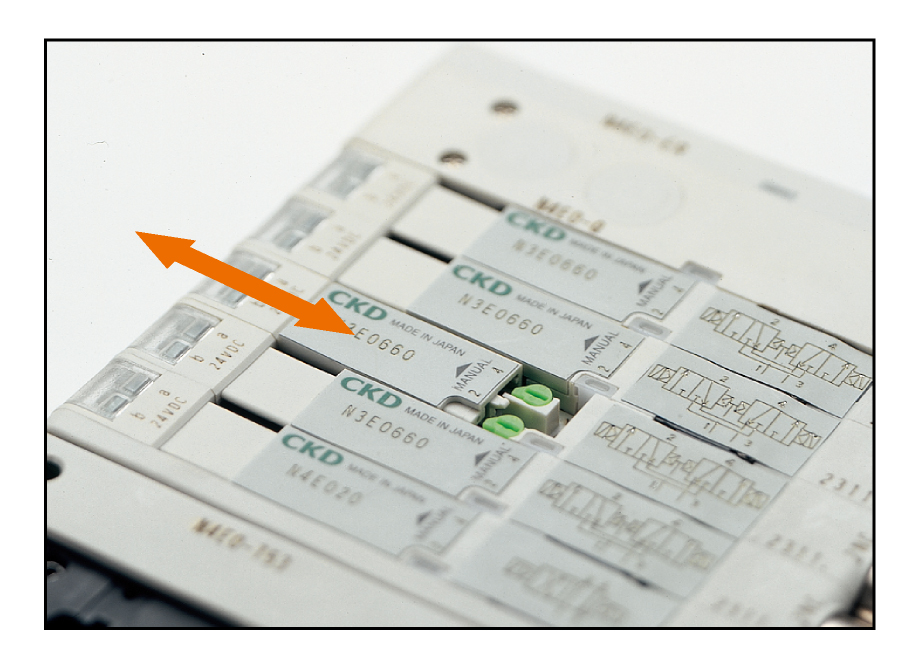

배기 오작동 방지 밸브, 오조작을 방지하는 수동 커버, 이물질 혼입 방지의 급기 필터를 표준 장비

형번	명칭	밸브 피치	접속 구경
MN3E00	3포트 밸브	7mm	원터치 피팅 Φ1.8~4, M3
MN3E0	3포트 밸브	10mm	원터치 피팅 Φ1.8~6, M5
MN4E00	4포트 밸브	7mm	원터치 피팅 Φ1.8~4, M3
MN4E0	4포트 밸브	10mm	원터치 피팅 Φ1.8~6, M5
