2024-06-30 판매종료

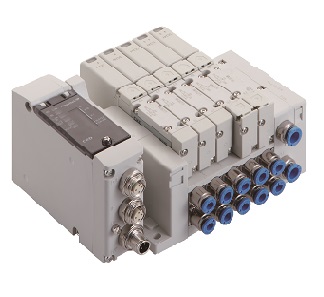

PLC 대응형 배선 절감 블록 매니폴드 셀렉스 밸브
MN3S0 MN4S0
코일을 편측에 집중한 편측 솔레노이드 블록 매니폴드 3·4포트 밸브 초소형·PLC 대응형 배선 절감 밸브입니다. 3포트 밸브 2개 내장 타입도 라인업되어 고집적, 공간 절약을 추구하였습니다.
【적합 실린더 지름: Φ20~Φ40】
업종 :
-
카탈로그 PDF
-
취급 설명서
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-
【심플&스마트】
소형, 경량 매니폴드로 공간 절약
윗면이 플랫·스마트하게 완성
플랫한 윗면, 높이는 40mm
편측 집중 솔레노이드, 저와트: 0.6w -
【상품 구성】
집중 단자대, D 서브 커넥터, 시리얼 전송 등 다양한 용도에 대응하는 배선 상품 구성을 라인업
DIN 레일 마운트, 다이렉트 마운트의 2종류 취부가 가능 -
【매니폴드】
연결 키에 의해 증감 가능
급배기 블록, 칸막이 블록으로 이종압의 조합이 가능
오작동 방지 밸브로 확실한 동작을 실현 -
【고집적, 공간 절약】
3포트 밸브 2개를 내장한 밸브 블록을 새롭게 라인업
1연으로 2개, 8연으로는 16개 에어 오퍼레이트 밸브를 제어할 수 있고 설치 공간의 대폭 삭감에 공헌
| 형번 | 명칭 | 접속 구경 |
|---|---|---|
| MN3S0 | 3포트 밸브·DIN 레일 취부 | 원터치 피팅 Φ4, Φ6, Φ8, M5 |
| MN4S0 | 4포트 밸브·DIN 레일 취부 | 원터치 피팅 Φ4, Φ6, Φ8, M5 |
| MT3S0 | 3포트 밸브·다이렉트 마운트(8연 한정) | 원터치 피팅 Φ4, Φ6, Φ8, M5 |
| MT4S0 | 4포트 밸브·다이렉트 마운트(8연 한정) | 원터치 피팅 Φ4, Φ6, Φ8, M5 |
