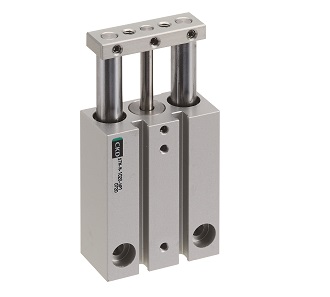

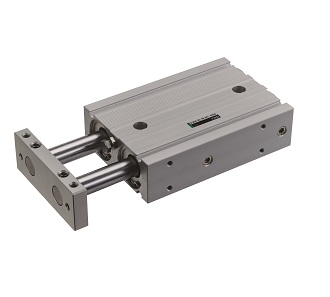

가이드 부착 실린더
STG
경량화·자원 절약화 실현 또한 가이드 로드 베어링부를 개량함과 동시에 메탈 베어링 재질·베어링 구조를 변경하여 내횡하중 성능이 높고 안정된 동작도 실현하였습니다. 업종 :
-
카탈로그 PDF
-
취급 설명서
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-
【고하중 대응】
메탈 베어링 재료 및 베어링 구조의 개선으로 내횡하중 성능이 높고 안정 동작도 실현 -
【전용 공구 불필요】 피스톤 로드의 취부는 육각 렌치를 사용 유지 관리 시에 특수한 공구는 불필요
-
【경량화·자원 절약화】
실린더 본체의 알루미늄 보디 형상을 개선하여 경량화, 자원 절약화를 실현 -

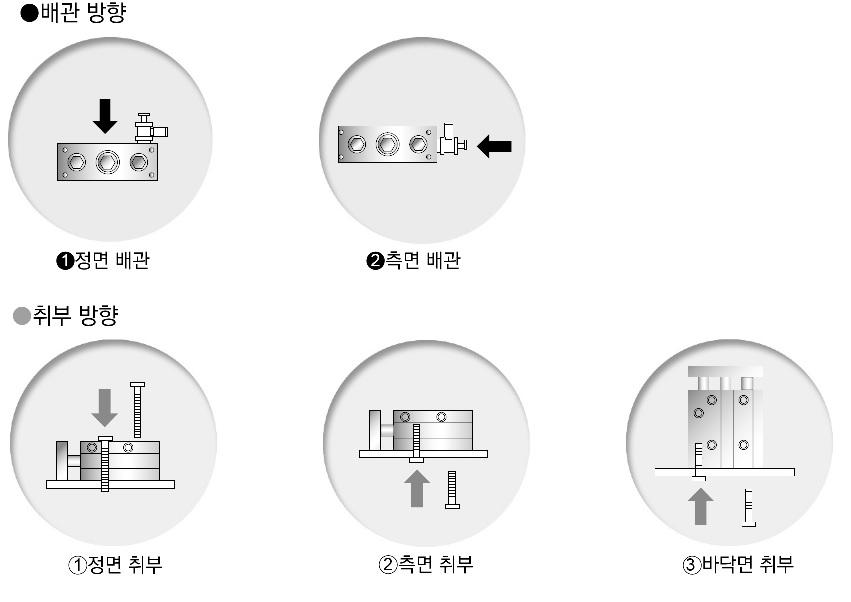

【배관은 2방향, 취부는 3가지 타입】
배관 처리가 쉽고 실린더 스위치의 시인성이 향상
-
【폭넓은 용도·환경에 대응】
다양한 용도·환경에 대응하기 위한 풍부한 상품 구성
| 형번 | 명칭 | 튜브 내경 |
|---|---|---|
| STG-M | 복동·편로드형 | Φ12, Φ16, Φ20, Φ25, Φ32, Φ40, Φ50, Φ63, Φ80, Φ100 |
| STG-B | 복동·편로드형 | Φ12, Φ16, Φ20, Φ25, Φ32, Φ40, Φ50, Φ63, Φ80, Φ100 |
| STG-※-※C | 복동·고무 에어 쿠션형 | Φ32, Φ40, Φ50, Φ63 |
| STG-※C | 복동·에어 쿠션형 | Φ16, Φ20, Φ25, Φ32, Φ40, Φ50, Φ63 |
| STG-※Q | 복동·낙하 방지형 | Φ20, Φ25, Φ32, Φ40, Φ50, Φ63 |
| STG-※G | 복동·강력 스크레이퍼형 | Φ20, Φ25, Φ32, Φ40, Φ50, Φ63 |
| STG-※G1 | 복동·코일 스크레이퍼형 | Φ20, Φ25, Φ32, Φ40, Φ50, Φ63 |
| STG-MG2 | 복동·내절삭유 스크레이퍼형(NBR) | Φ20, Φ25, Φ32, Φ40, Φ50, Φ63 |
| STG-MG3 | 복동·내절삭유 스크레이퍼형(FKM) | Φ20, Φ25, Φ32, Φ40, Φ50, Φ63 |
| STG-※G4 | 복동·스패터 부착 방지형 | Φ40, Φ50, Φ63 |
| STG-MG5 | 복동·내환경 스크레이퍼형 | Φ20, Φ25, Φ32, Φ40, Φ50, Φ63, Φ80, Φ100 |
| STG-B-P7 | 복동·편로드 클린 사양 | Φ12, Φ16, Φ20, Φ25, Φ32, Φ40, Φ50, Φ63 |
관련 상품
2D CAD
- STG-B.zip
- STG-B-P7.zip
- STG-BG_STG-BG1.zip
- STG-BQ.zip
- STG-G4.zip
- STG-K.zip
- STG-M.zip
- STG-M-C.zip
- STG-MC_STG-BC.zip
- STG-MG_STG-MG1.zip
- STG-MG2_MG3.zip
- STG-MQ.zip
