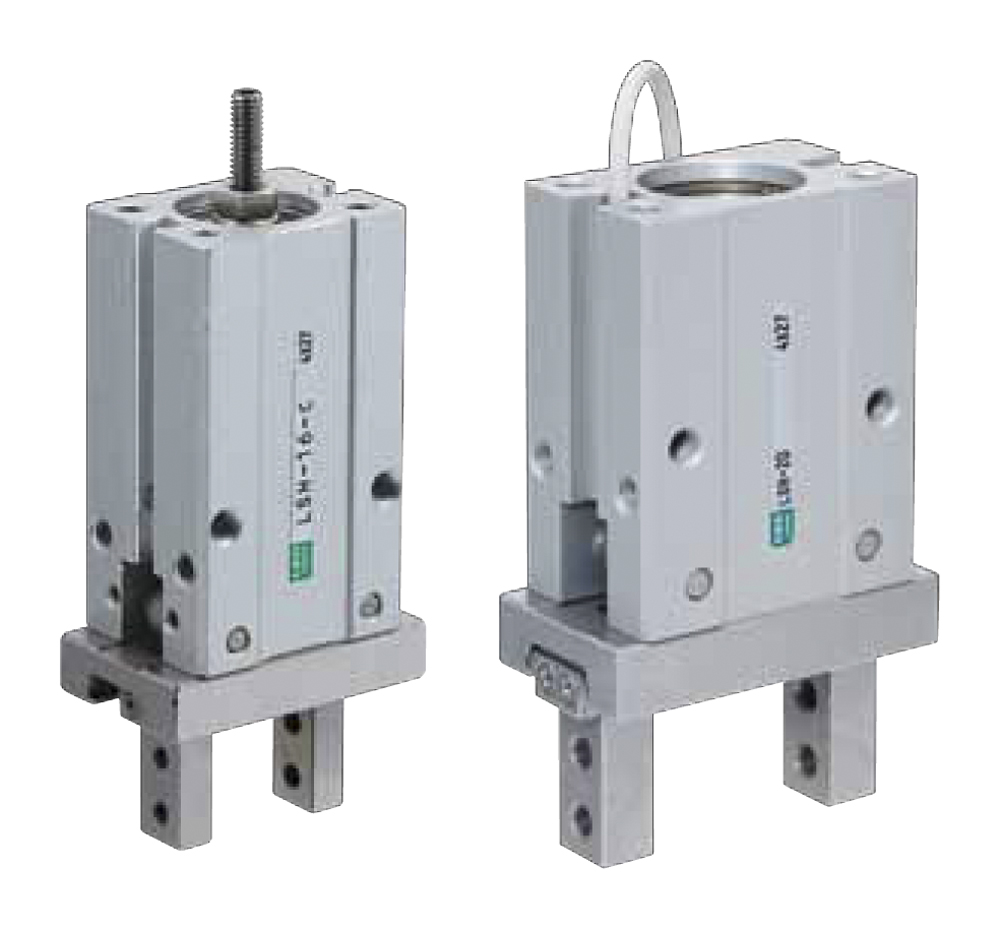

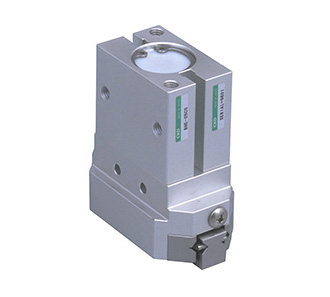

리니어 슬라이드 핸드
LSH
리니어 슬라이드를 채용한 핸드, 가이드 레일과 마스터 조를 일체화하여 고강성을 실현하였습니다.
또한 축(위), 가로, 세로의 3가지 종류로 취부 방향을 선택할 수 있어 설게 시의 자유도가 높아졌습니다.
【동작 스트로크】4·6·10·14mm
업종 : 조립
-
카탈로그 PDF
-
취급 설명서
-
2D CAD
- 3D CAD CKD plus 회원 한정
- 상품 특징
- 상품 구성
-

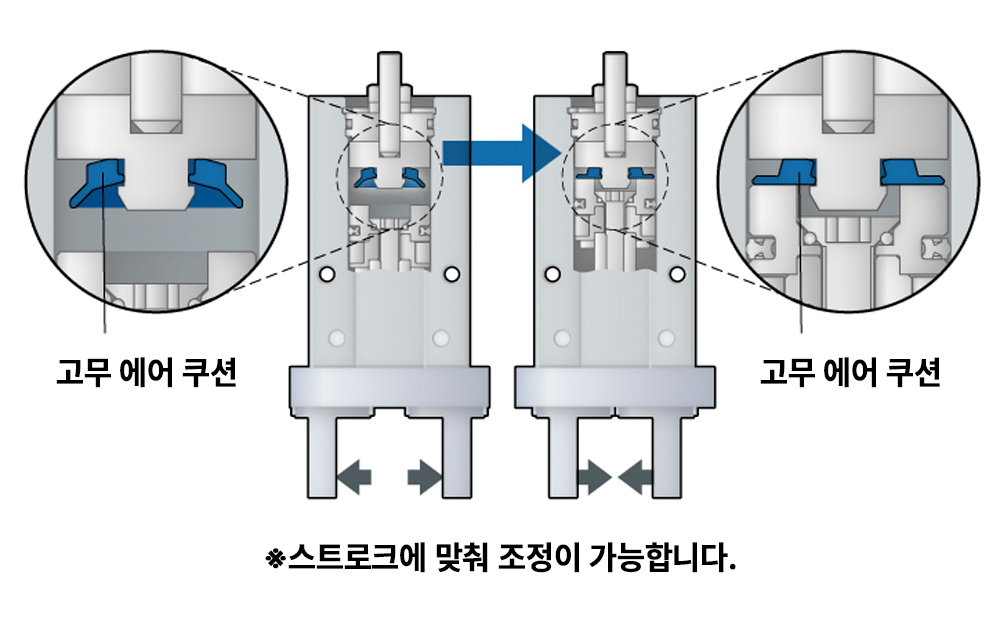

【부드러운 파지】
독자적인 쇼크리스 기구 부착도 라인업
고속에서도 부드럽게 워크를 파지 가능(수주 대응)
-

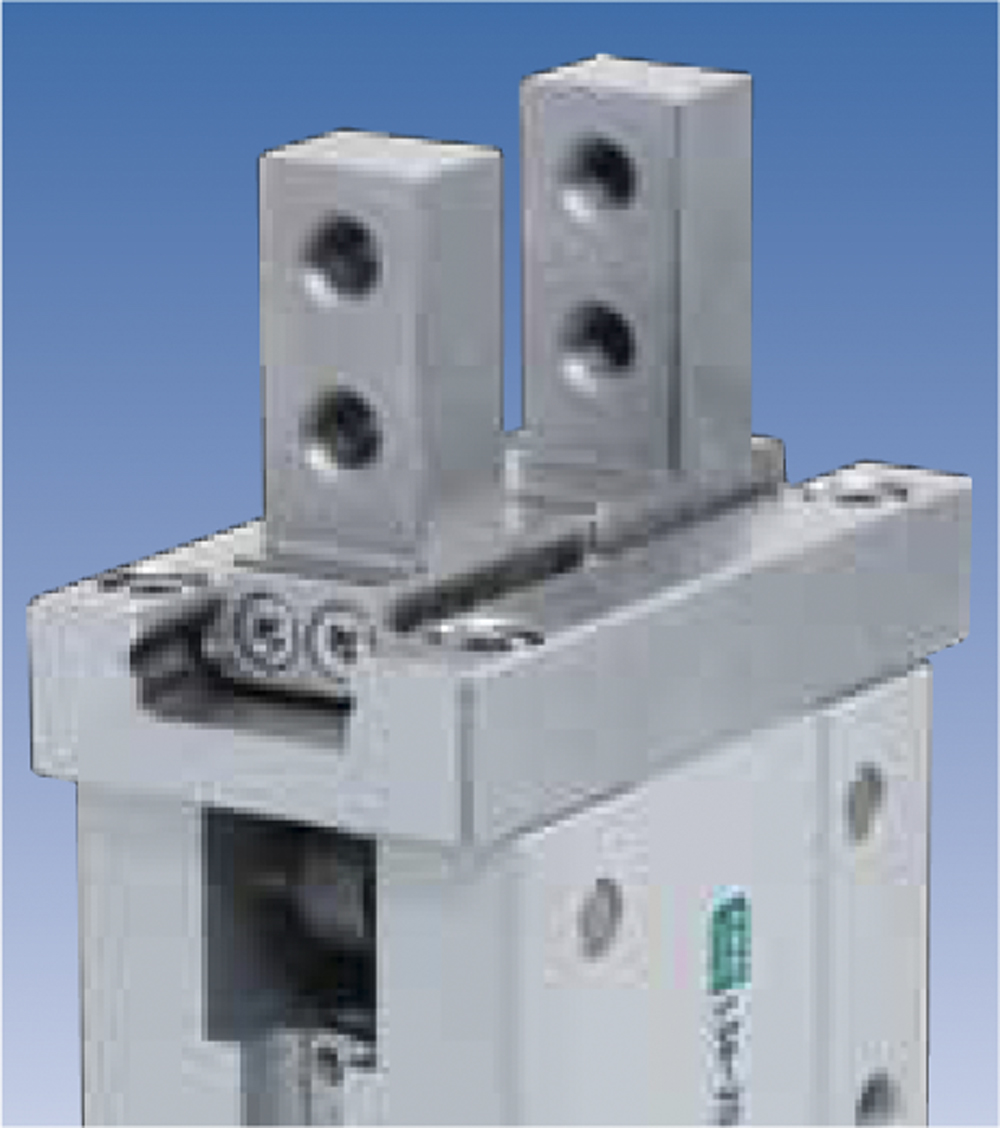

【고강성·고정도】
가이드 레일과 마스터 키의 일체 구조로 고강성·고정도를 실현
-

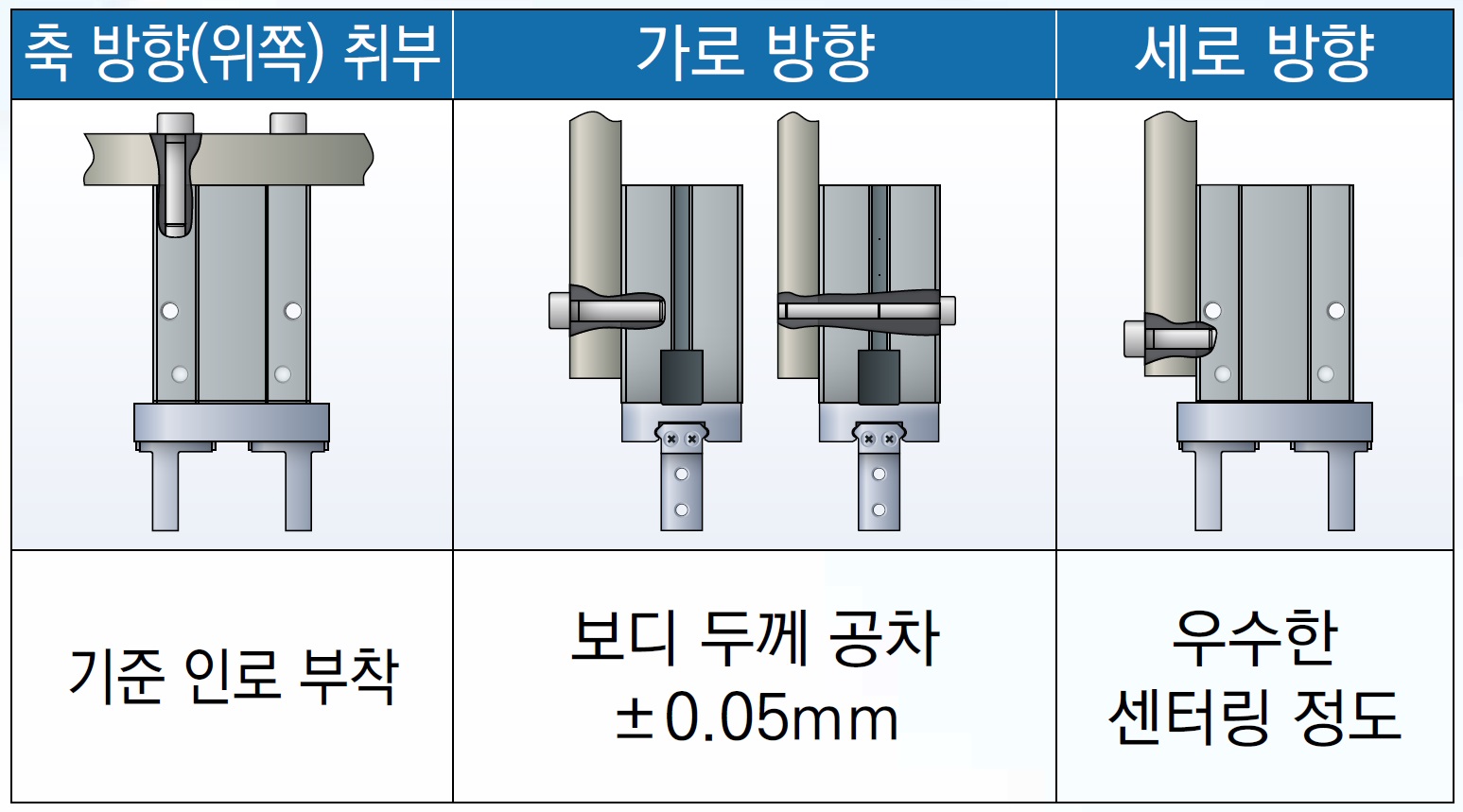

【간단한 취부】
축(위), 가로, 세로의 3가지 종류로 취부 방향을 선택 가능
-
【개폐 확인 스위치】
2군데의 무접점 스위치 취부 가능
| 형번 | 명칭 | 튜브 내경 | 접속 구경 | 옵션 |
|---|---|---|---|---|
| LSH | 복동형 | Φ10, Φ16, Φ20, Φ25 | M3, M5 | - |
| LSH-※-C | 복동형 쇼크리스 | Φ10, Φ16, Φ20, Φ25 | M3, M5 | 쇼크리스 |

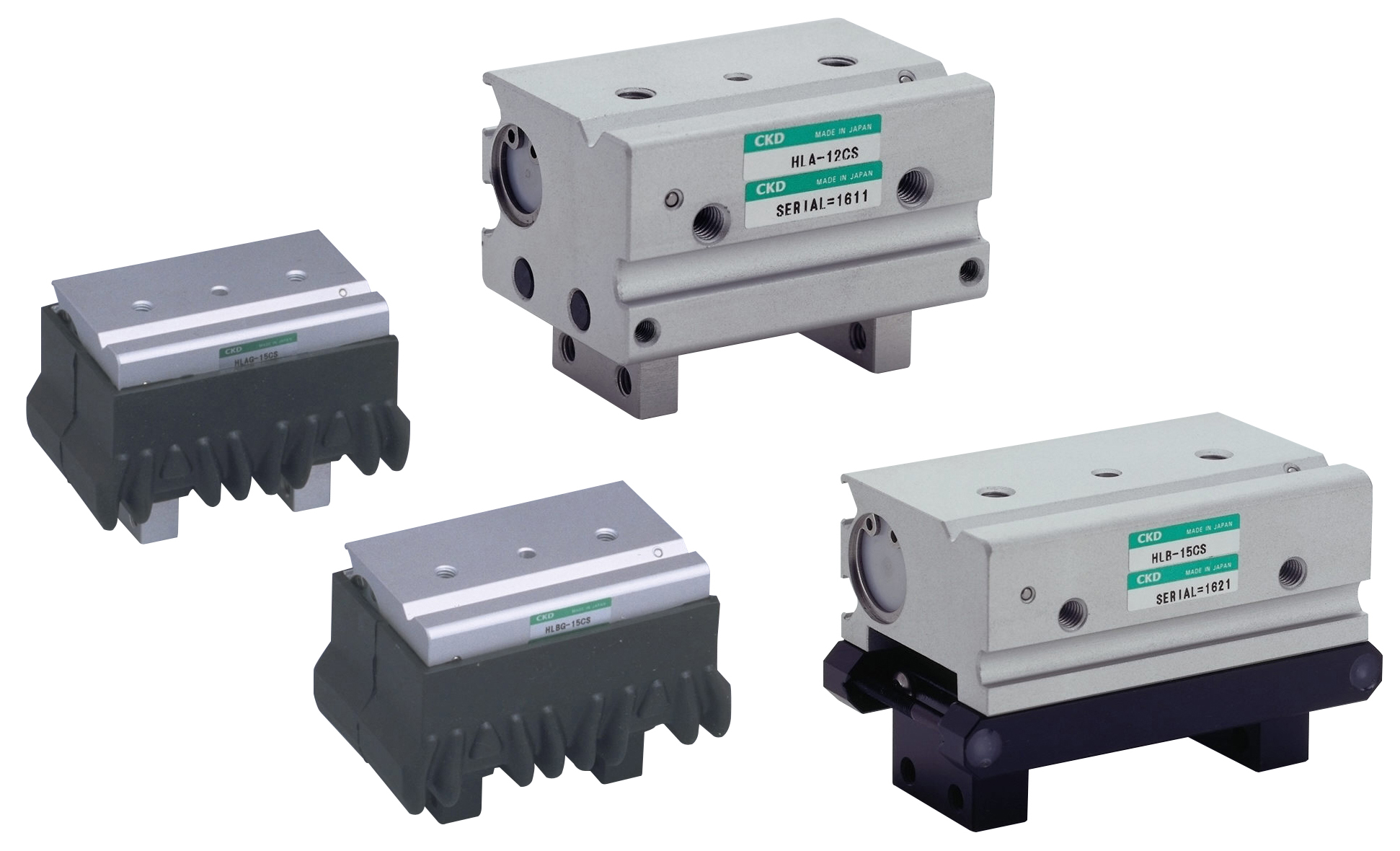

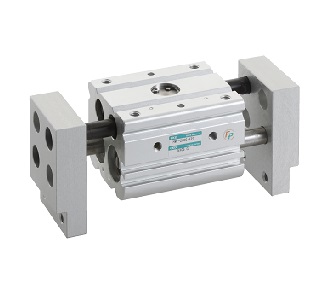

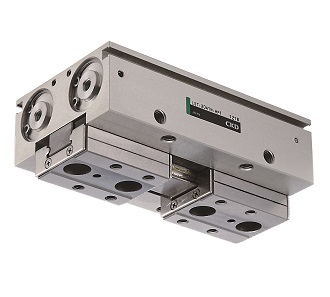

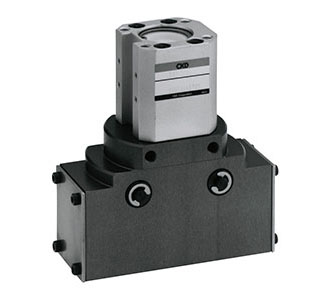

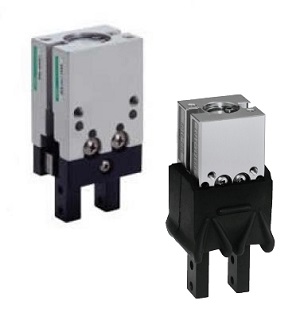

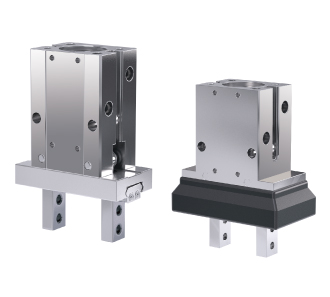

관련 상품
2D CAD
- LSH_10.zip
- LSH_16.zip
- LSH_20.zip
- LSH_25.zip
- LSH-A.zip
- LSH-G_LSH-F.zip
- LSHL-A.zip
- LSHL-G_LSHL-F.zip
