콤팩트 암의 특징
편리한 작업은 손쉬운 사용에서 시작된다.
‘콤팩트 암’은
툴·공구 등의 유지·조종을 지원하는 콤팩트한 에어 밸런서입니다.
저접동 실린더와 고강성 가이드가 작업자의 부담을
경감하고 손쉬운 사용·편리한 작업을 실현합니다.
후생노동성 ‘업무상 질병 발생 상황 등 조사(2021)’에 따르면 ‘요통’이 업무 상 질환의 약 ‘65%’를 차지합니다.
(병원균에 의한 질병을 제외한 경우)
시니어와 여성의 활약, 근무 방식 개혁의 실천 등 일하기 좋은 직장 환경의 실현과
인력난 해소가 요구되는 현대에서 ‘중노동 작업의 부담 경감·안전성 확보’는 중요한 과제입니다.
해결책으로는 노동자 곁에서 진화한 휴먼 어시스턴트 장치가 다양한 업종에서 채택되고 있습니다.
조력 장치 ‘컴팩트 암’의 특징
POINT 01 Usabilty

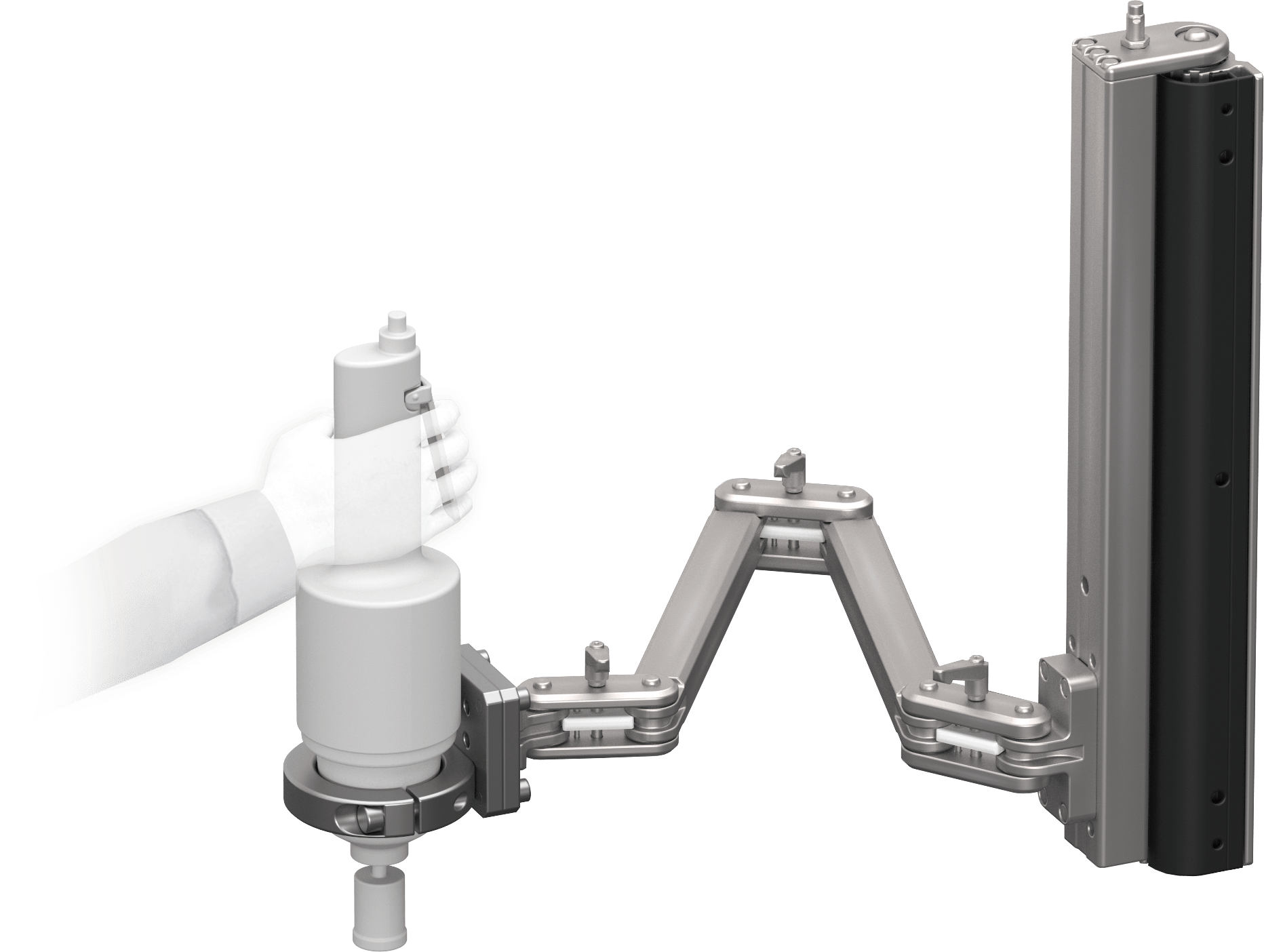

유연하고 가벼운 조작감
-
가벼운 조작성
CKD의 독자적인 저접동 실린더를 탑재하여 작은 힘으로 조작 가능. 관절부의 특성으로 인해 최소한의 움직임으로 작업자가 의도한 움직임을 따라갈 수 있습니다.
-

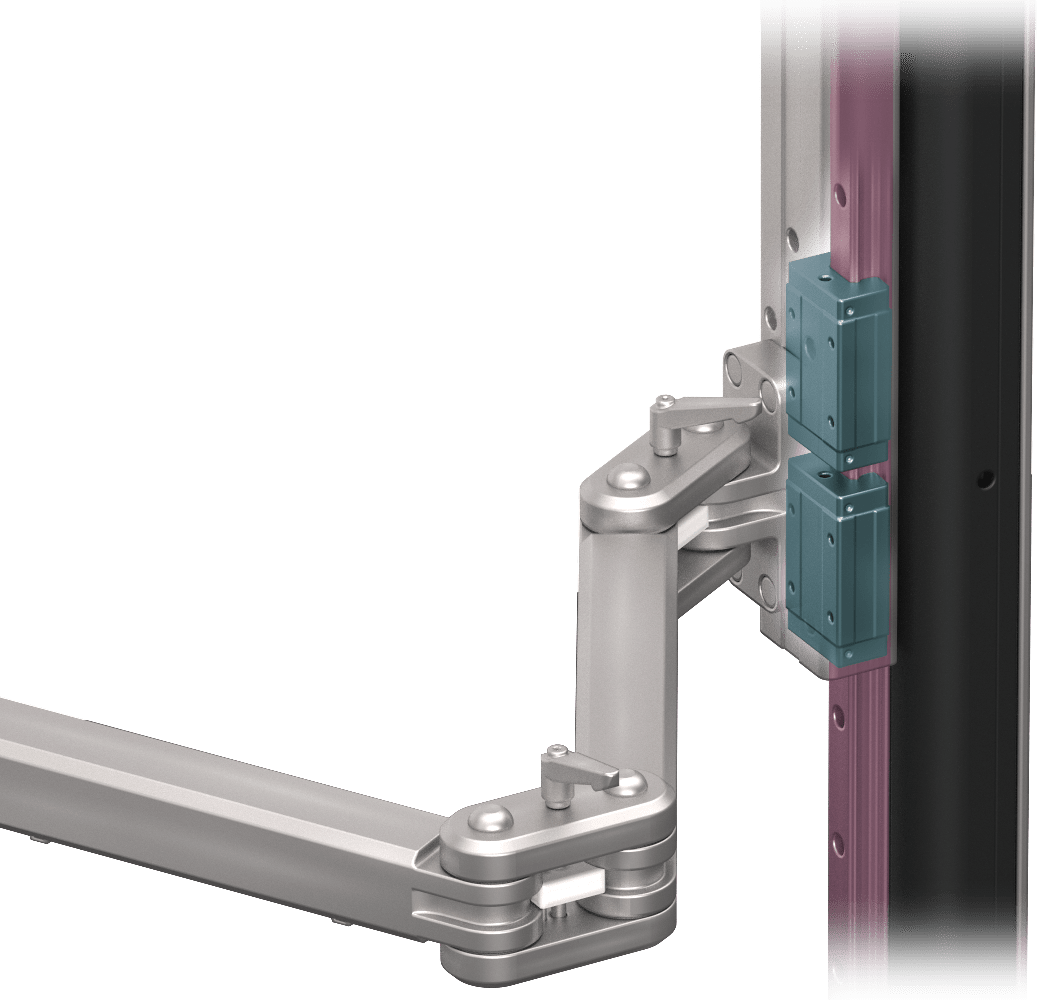

수평 암과 수직 가이드
수평 방향으로 움직이는 암과 수직으로 움직이는 가이드를 통해 원활한 작업을 실현하여 원하는 위치에서 조임 작업을 할 수 있습니다.
-
상하 임의 위치에서의 밸런스
구동부에 탄성체를 사용하지 않기 때문에 임의의 위치에서 위치 유지가 가능. 작업 중에 그 자리에서 멈출 수 있기 때문에 작업 중에 불필요한 움직임을 없앨 수 있습니다.
POINT 02 Simple
콤팩트하고 취부가 간단
-
콤팩트
사용 시에는 넓게 사용할 수 있고, 보관 시에는 콤팩트하게 접을 수 있음
-

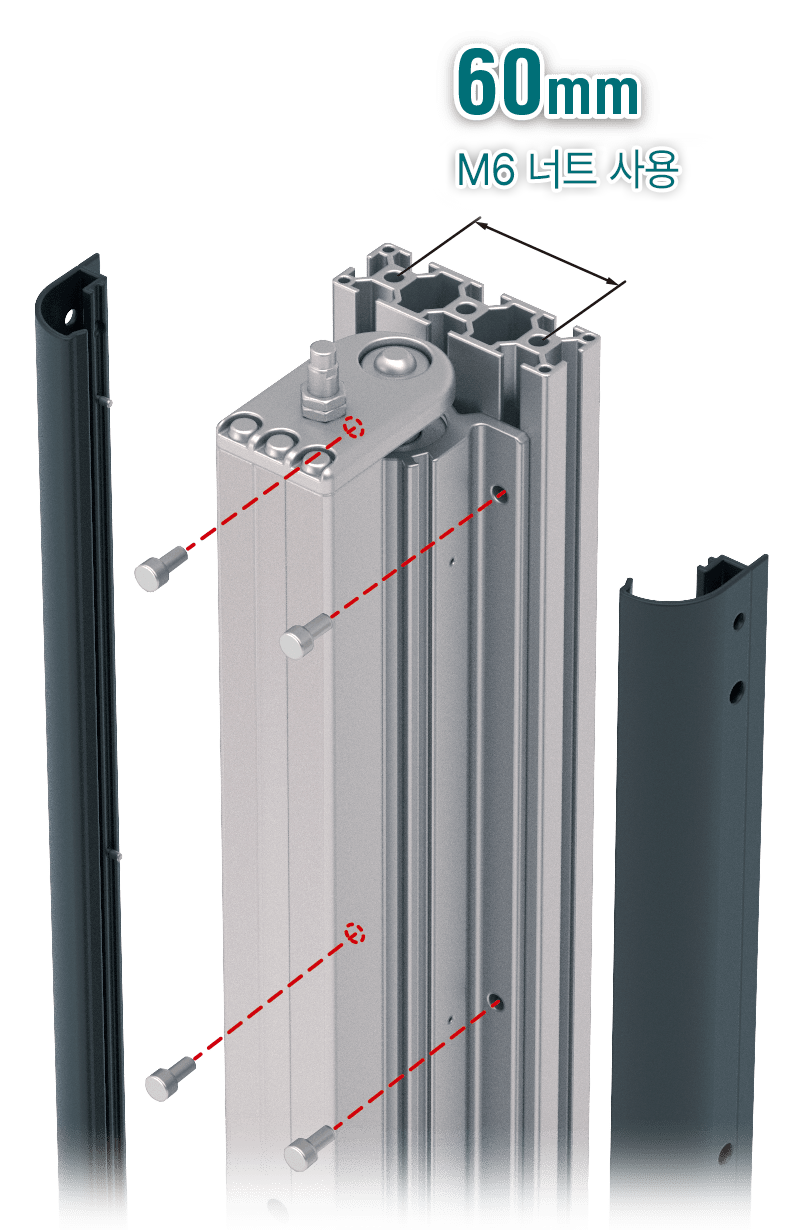

간단한 설치
취부 폭 60mm의 알루미늄 프레임에 취부 가능
-

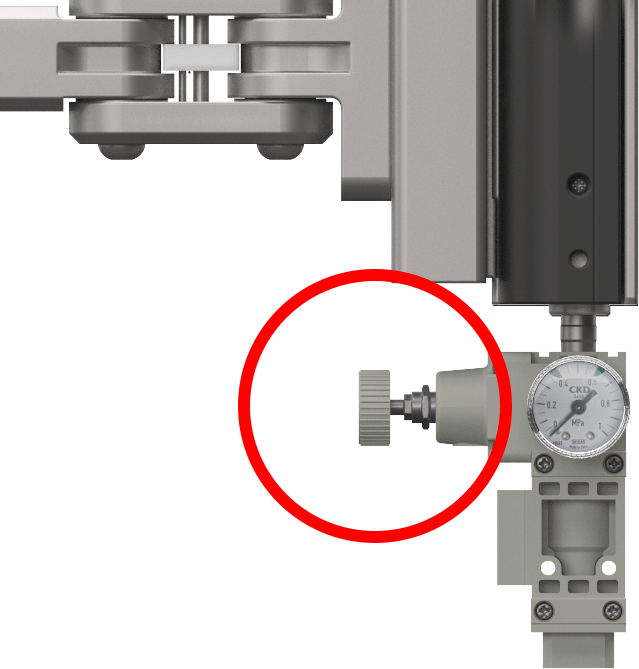

공기압 제어에 의한
간단한 조정 기구워크 무게에 맞춰 정밀 레귤레이터의 노브로 단시간에 압력 조정이 가능
POINT 03 Safety
안전 기구로 누구나 안전하게 사용 가능
-

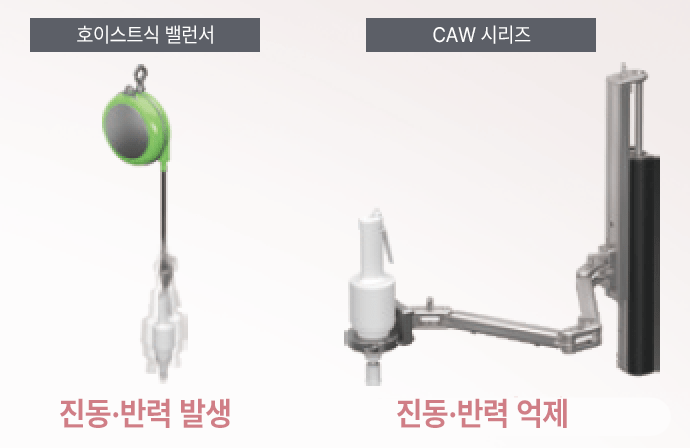

진동이나 반력을 억제하는 안전 구조
리프트식에 비해 공구에서 발생하는 진동과 반력을 억제
-

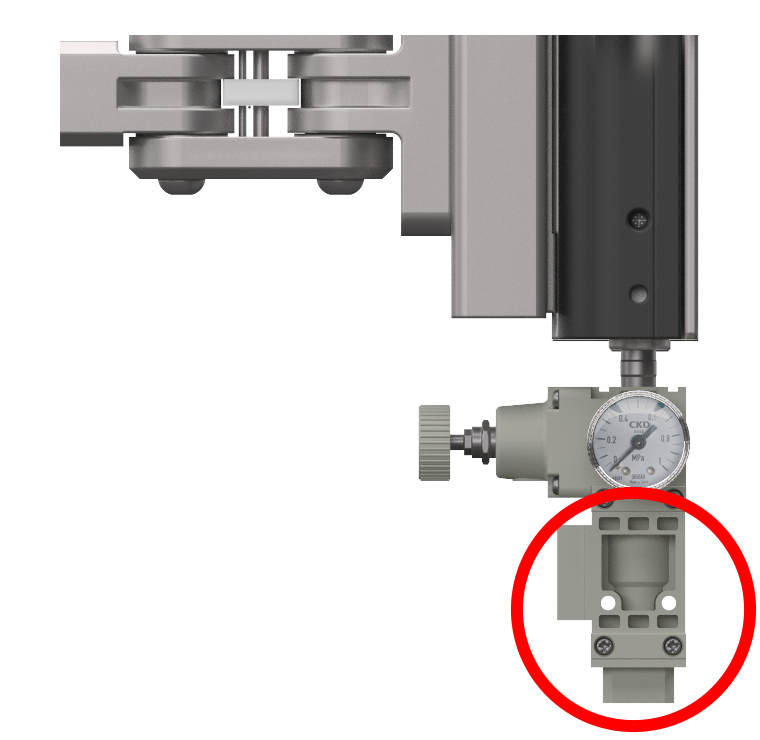

동력 급강하 방지
체크 밸브를 통해 에어 공급 중단 시의 급강하를 방지합니다.
-

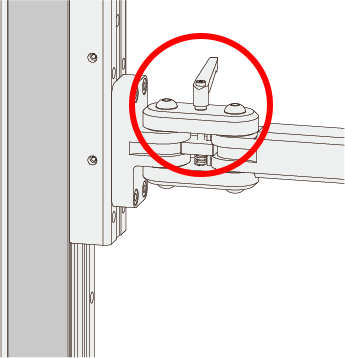

암의 흐름 억제
암 관절부에는 간단한 잠금 기능이 있어 암의 흐름(※)을 억제합니다. ※손을 떼었을 때 암이 저절로 움직이는 상태

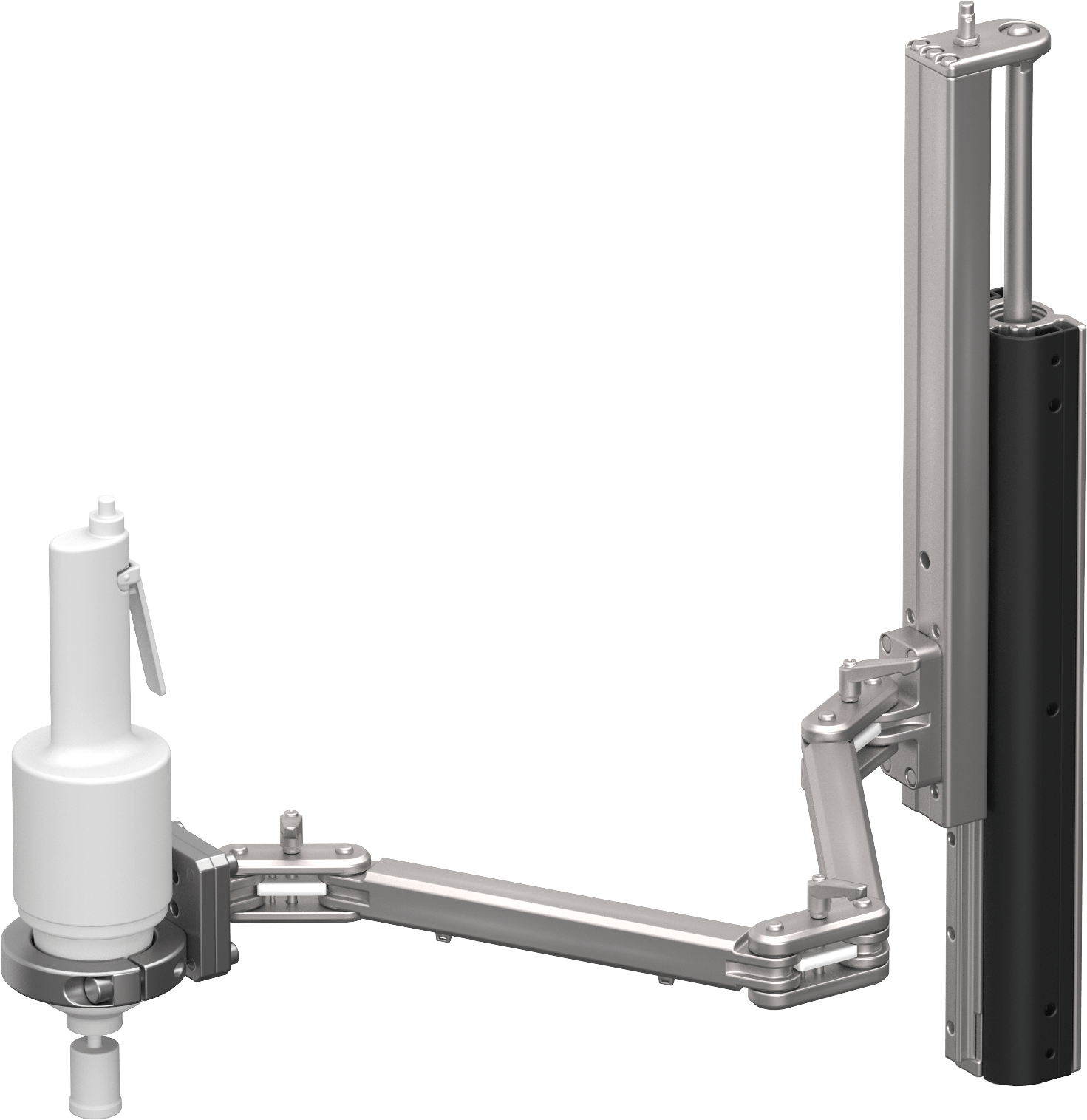

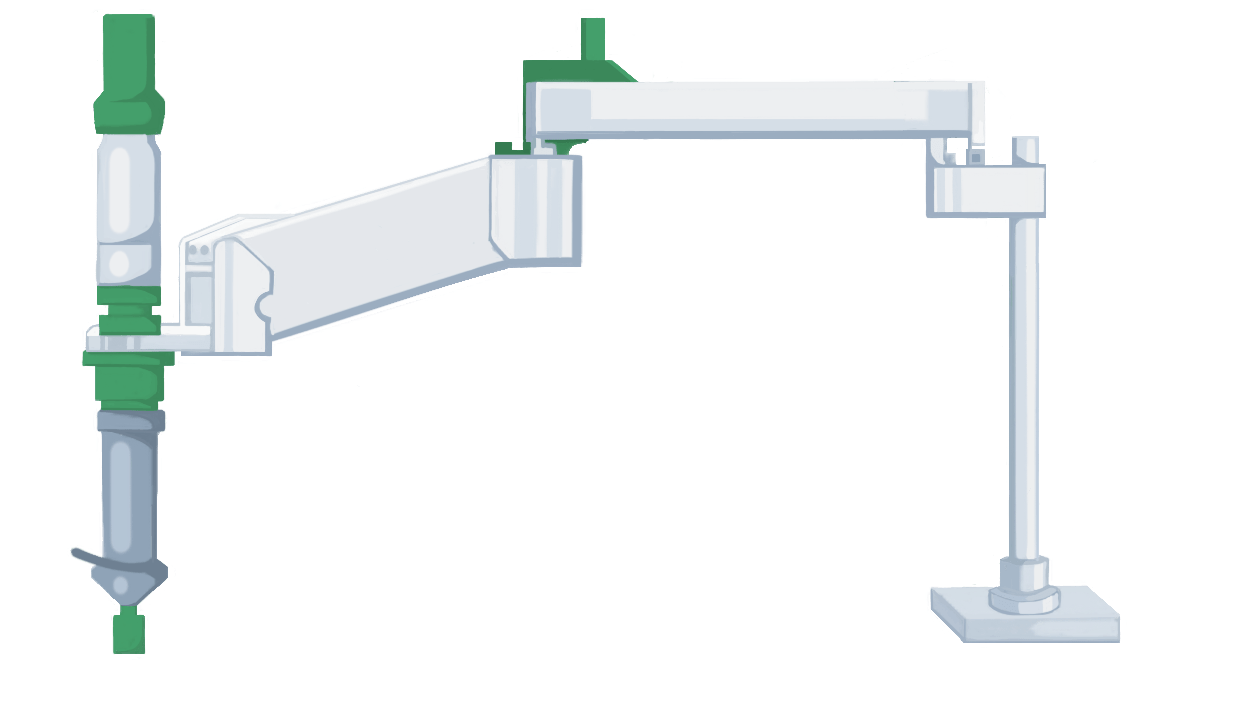

조력 장치 비교표
콤팩트 암과 함께 자주 검토되는 조력 장치에 대하여
특징적인 차이점을 정리하였습니다.
| 조작성 | 가격 | 조작 범위 (상하) |
조작 범위 (수평) |
가반 질량 | 밸런스 조정 |
||
|---|---|---|---|---|---|---|---|
| 에어식 (콤팩트 암) |
 |
◎ | △ | 〇 | ◎ | 〇 | ◎ |

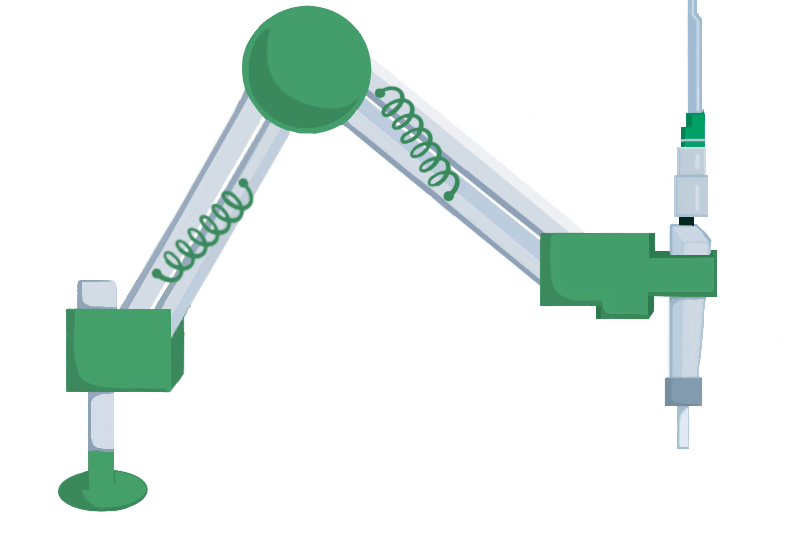

| 스프링식 |  |
△ | 〇 | △ | 〇 | △ | △ |
| 가스식 |  |
△ | 〇 | △ | 〇 | △ | △ |

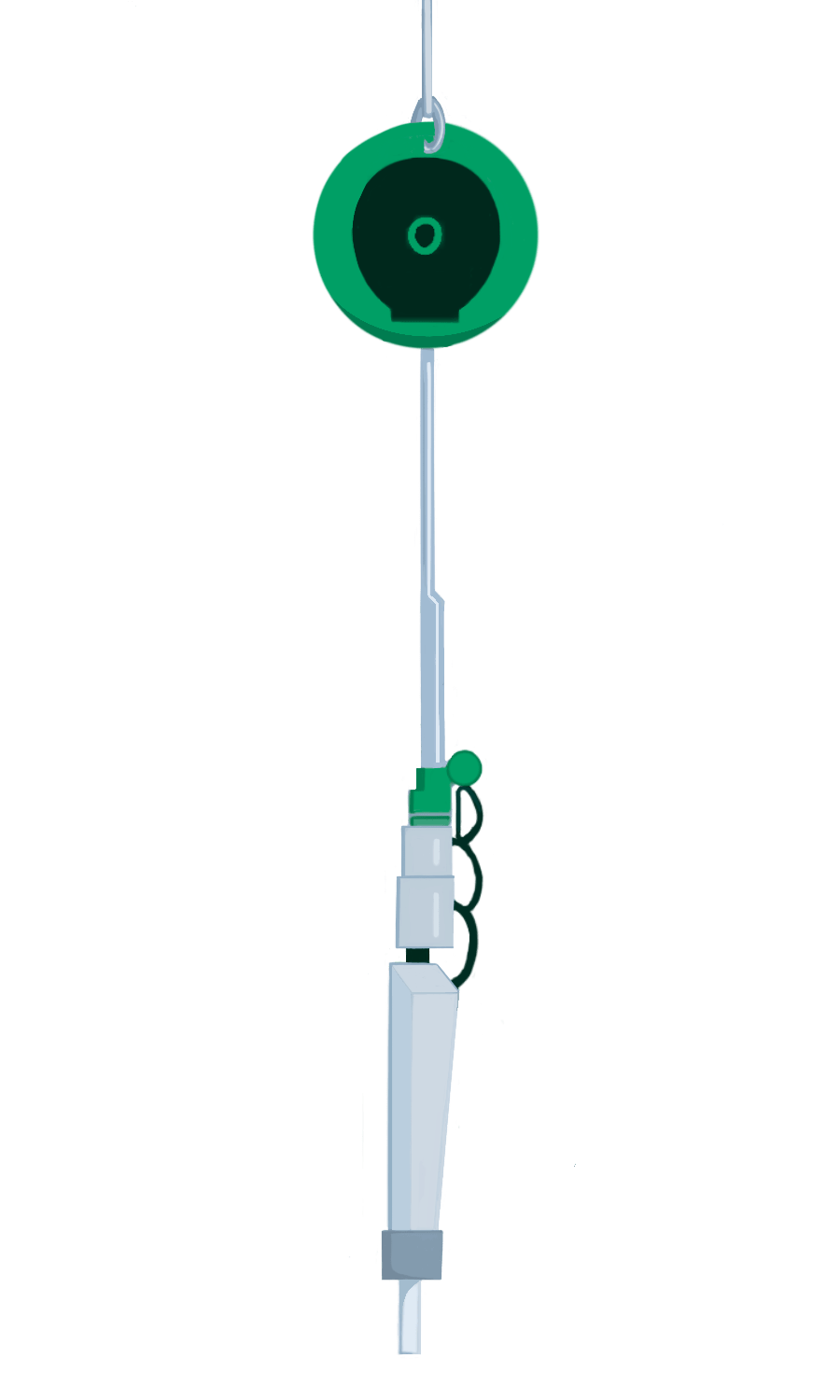

| 스프링 밸런서식 |
 |
△ | ◎ | 〇 | × | 〇 | 〇 |
＊위의 표는 일반적인 제품을 기준으로 상정하고 있습니다. 반드시 이렇지는 않습니다.

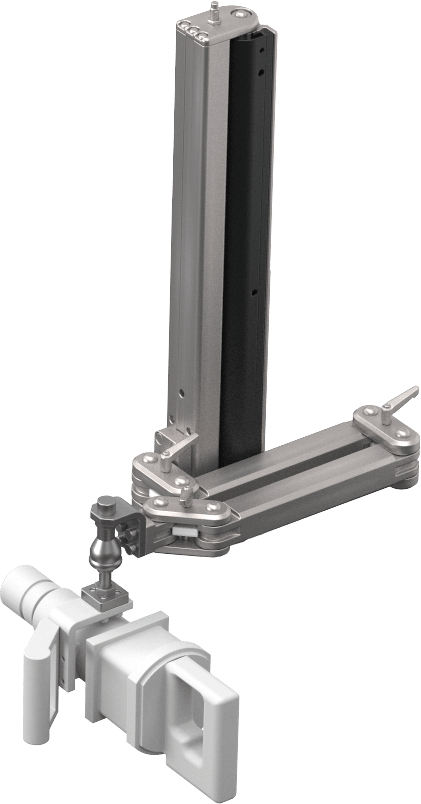

상품 라인업
콤팩트 암에는 2가지 종류의 사이즈가 있습니다.

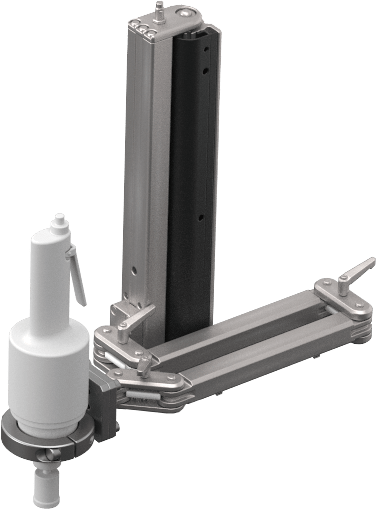

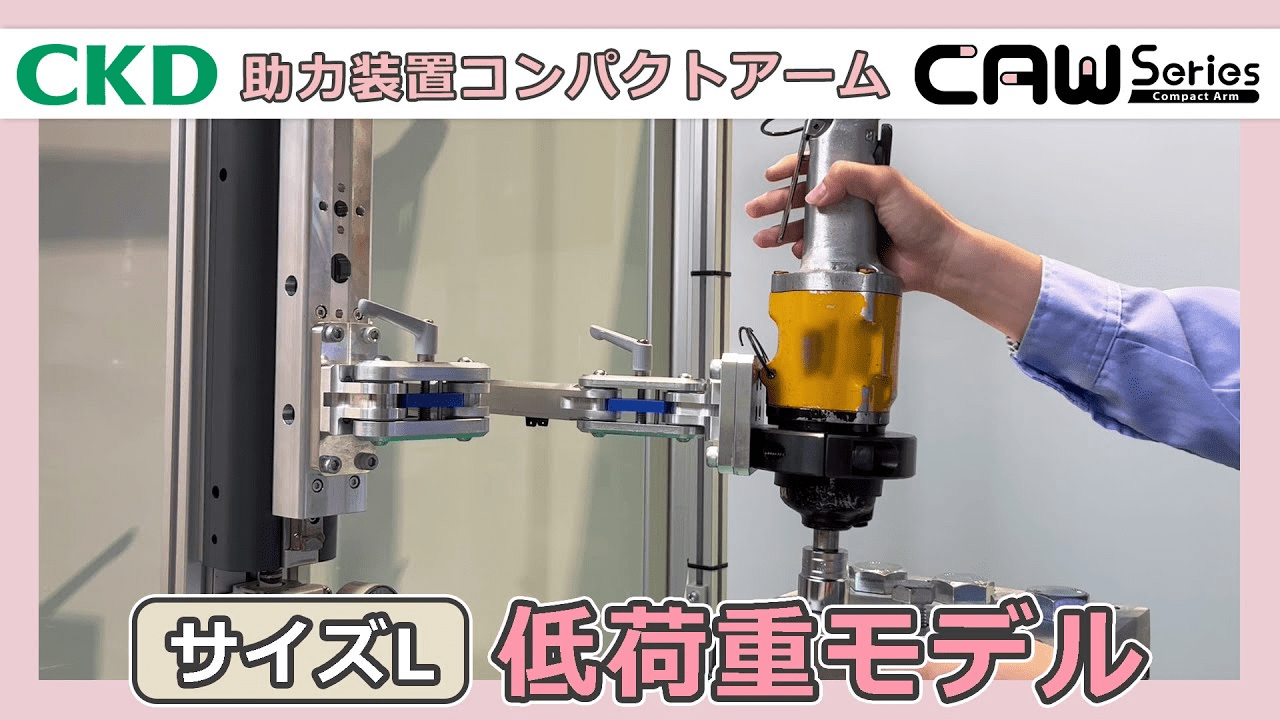

L 사이즈 저하중 모델
최대 5kg의 공구를 보조할 수 있습니다.

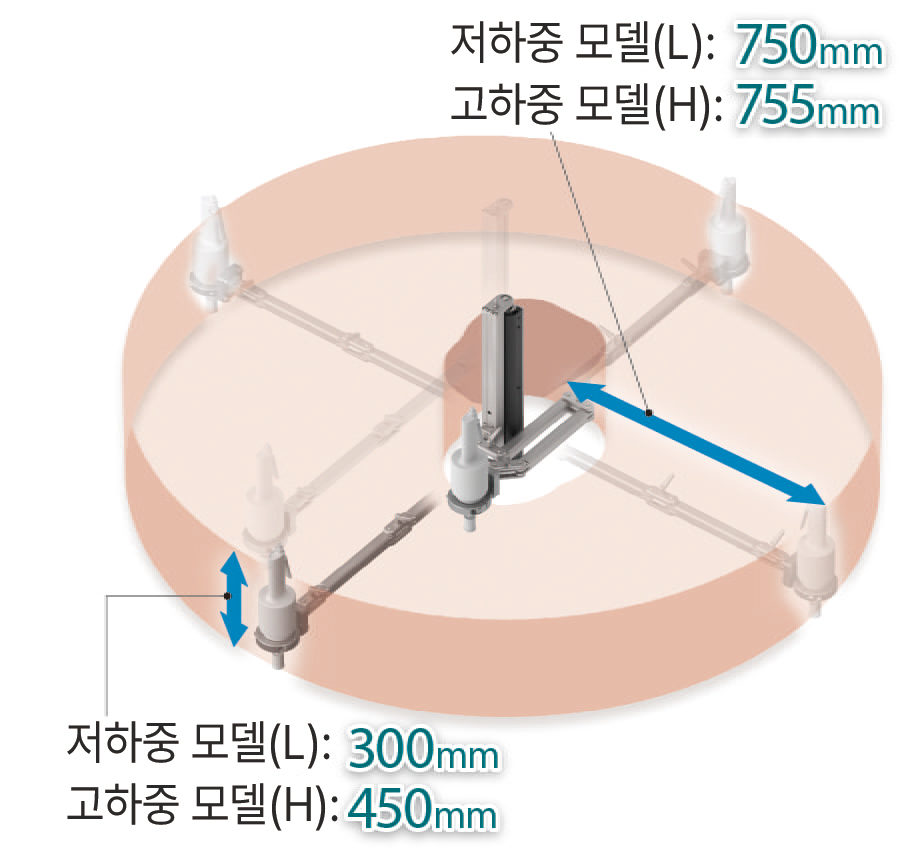

상하 스트로크 300mm, 수평 방향 750mm

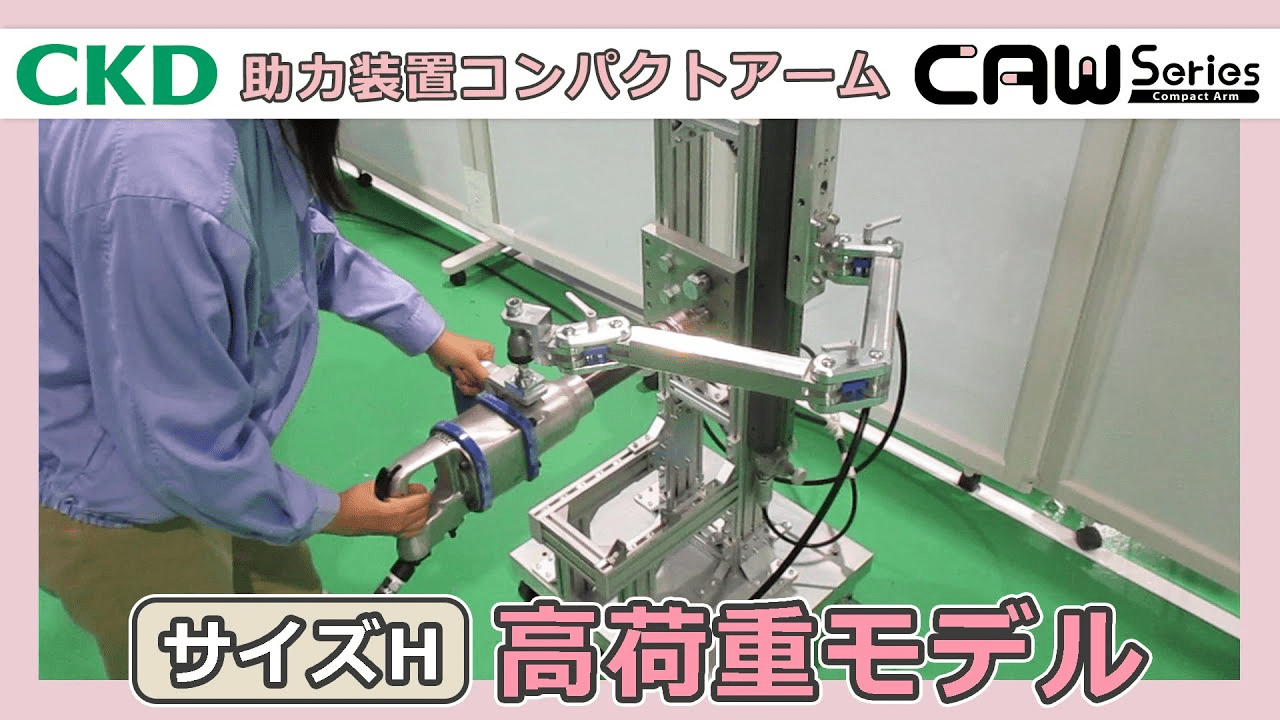

H 사이즈 고하중 모델
최대 15kg의 공구를 보조할 수 있습니다.
상하 스트로크 450mm, 수평 방향 755mm
툴 취부 어댑터 목록
툴은 하기의 어태치먼트와 함께 취부할 수 있습니다.
다른 방법으로 취부하는 경우에는 CKD로 문의해 주십시오.

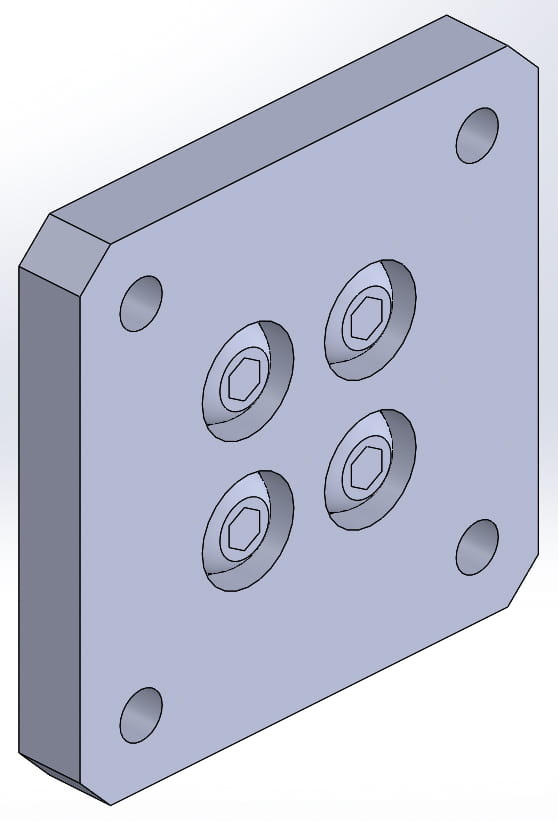

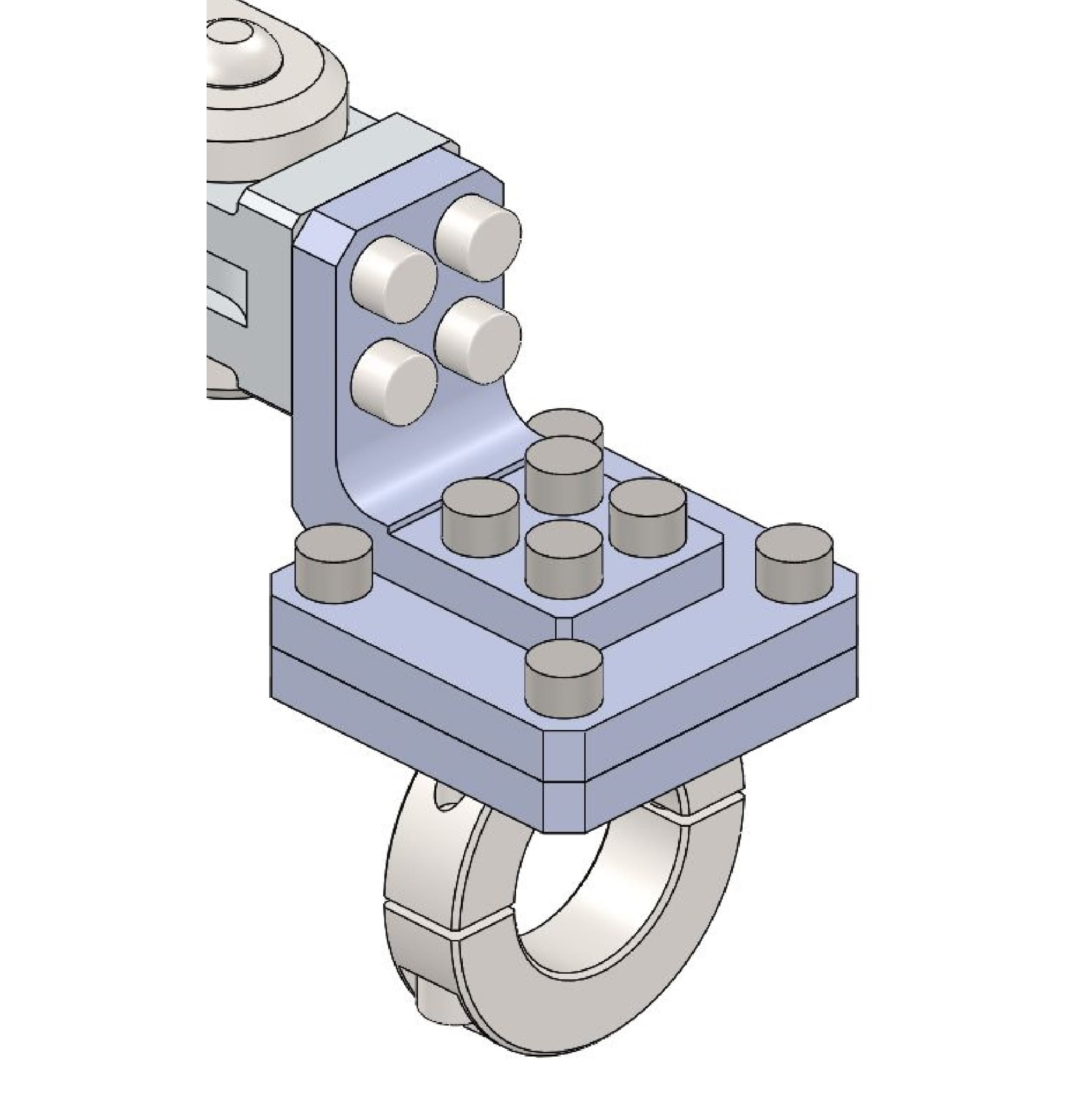

| 조인트 | 어태치먼트 | |||||
|---|---|---|---|---|---|---|

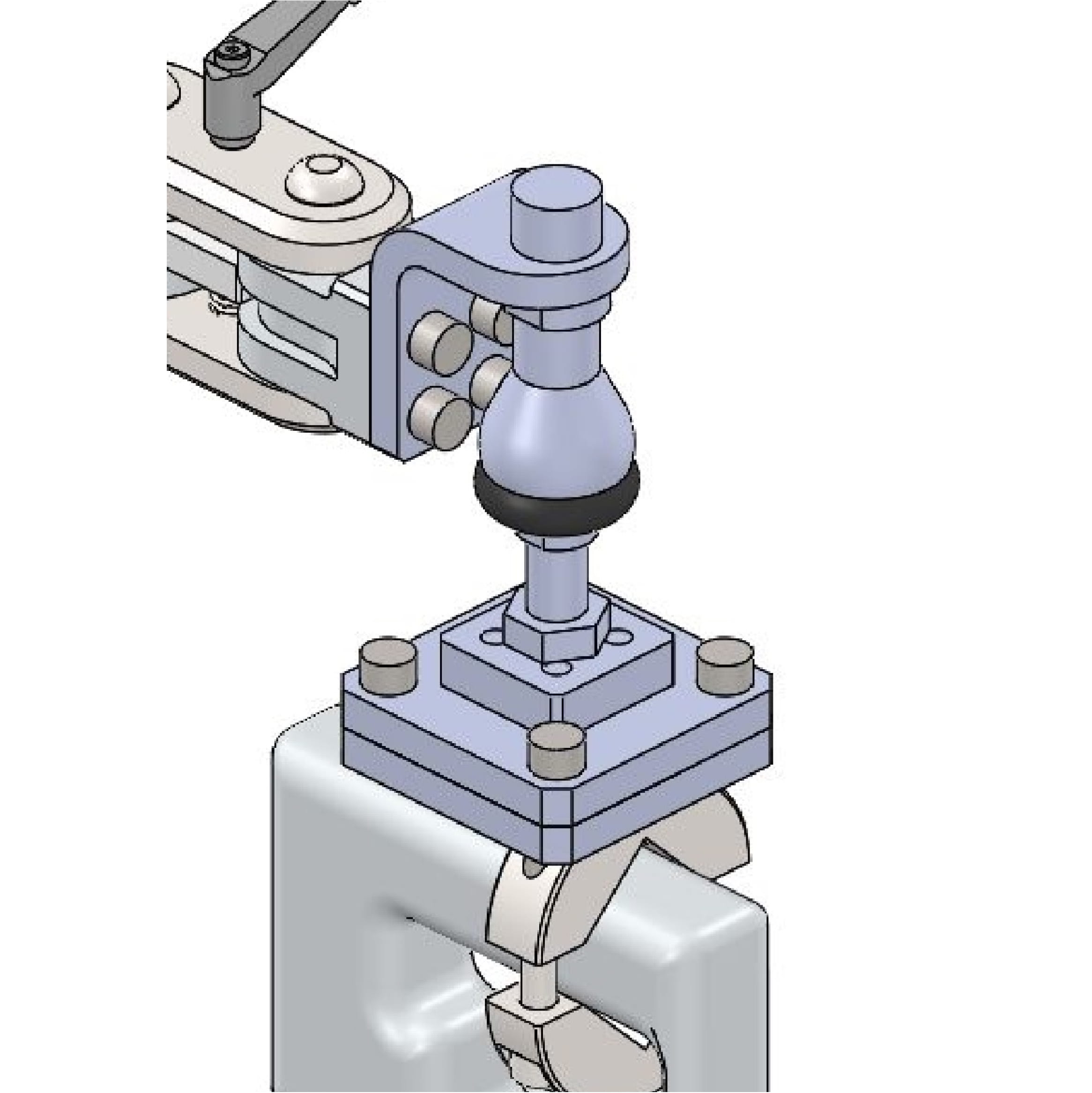

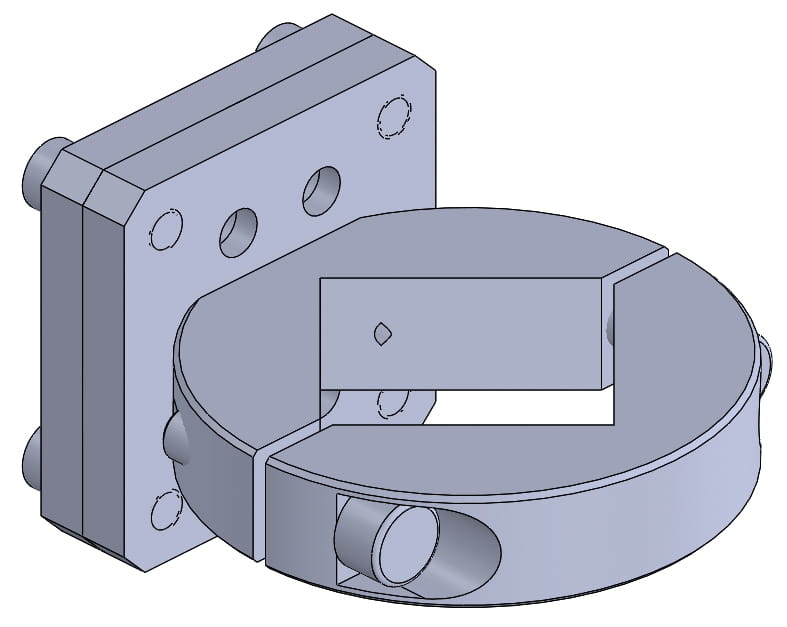

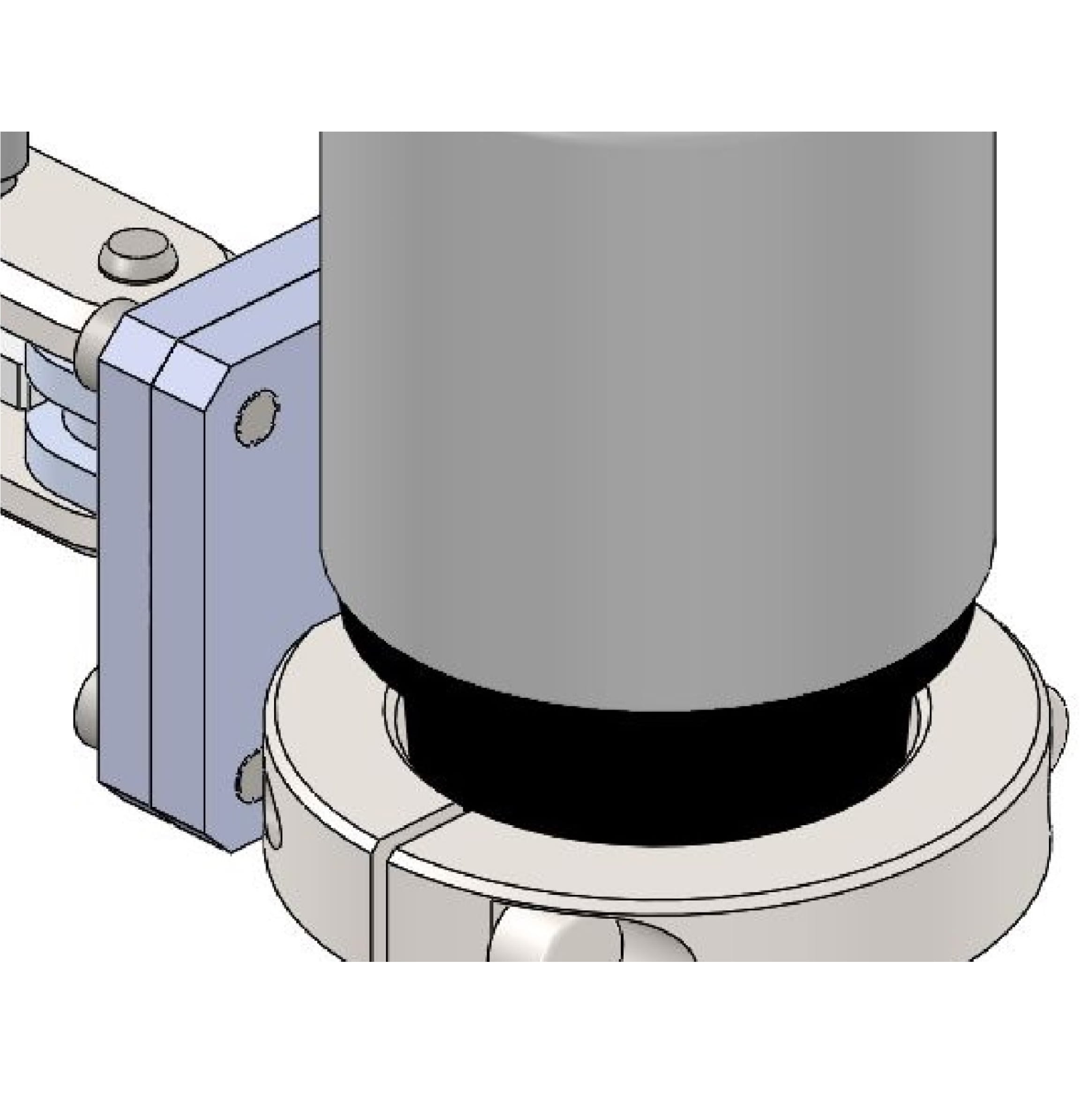

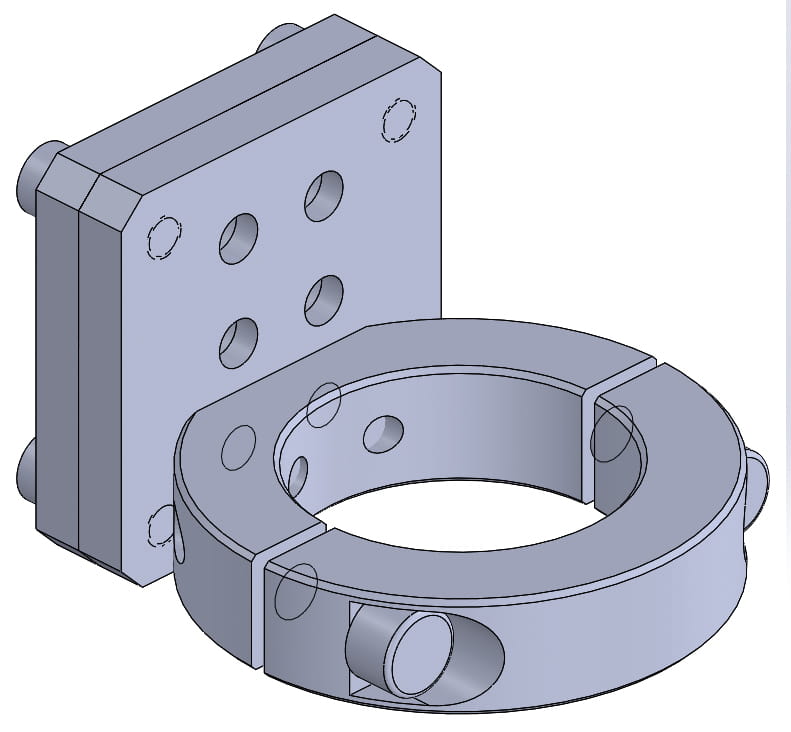

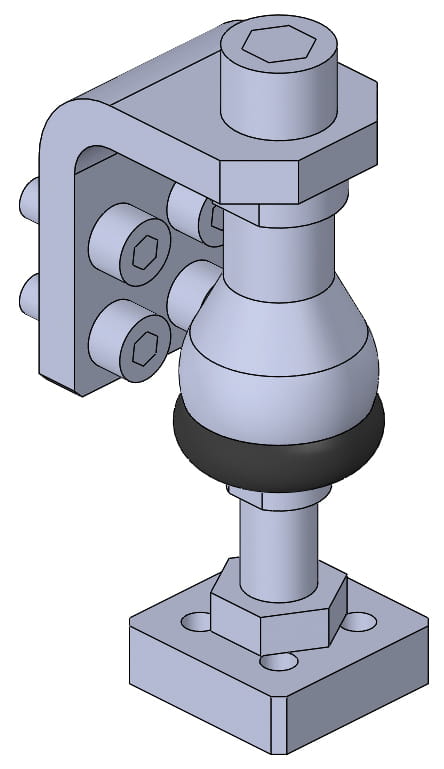

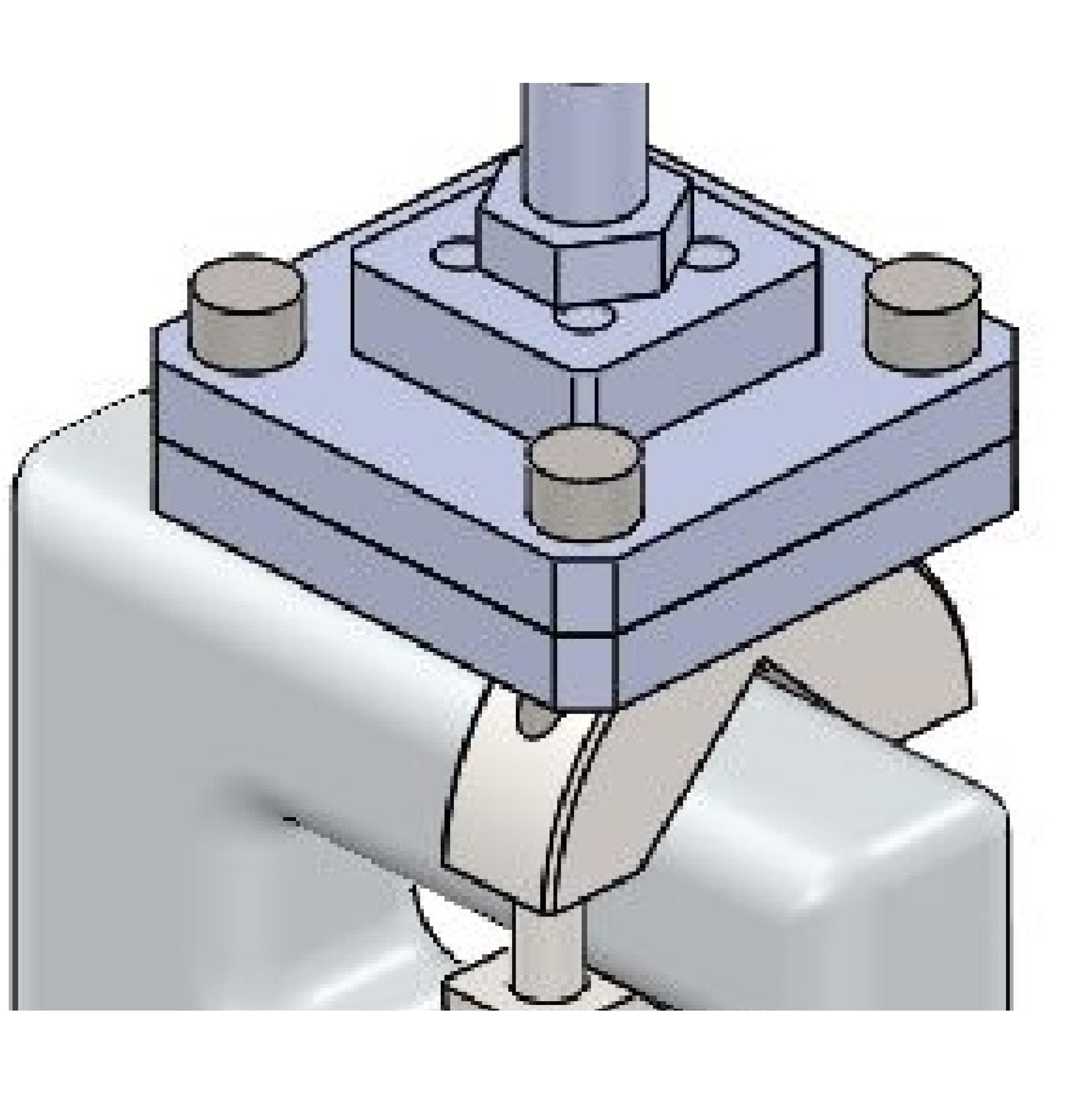

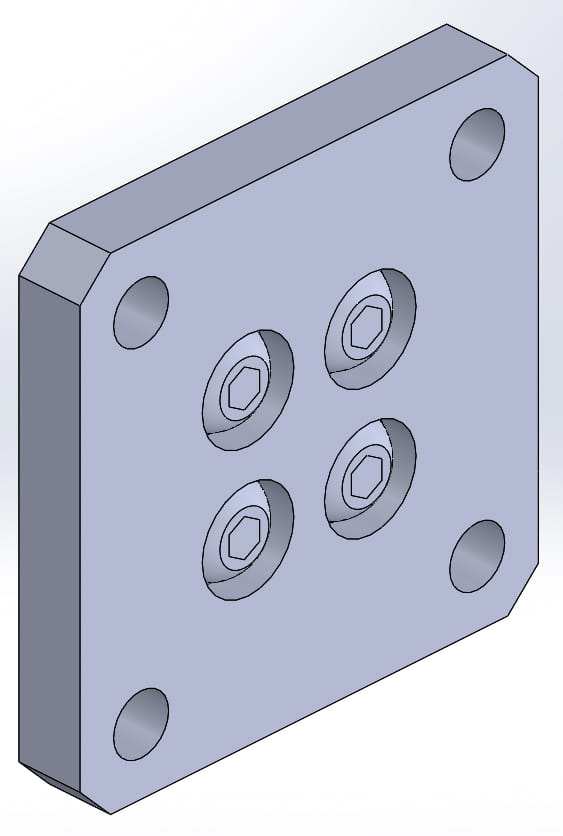

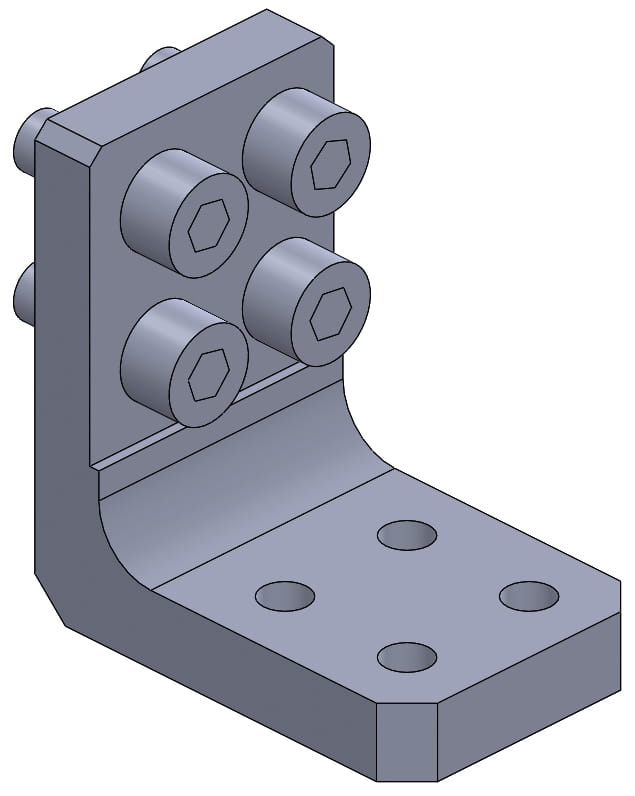

| 바닥면 취부 | 볼 조인트 | 플랜지(나사) | 플랜지(홀) | V형 클램프 | 구형 클램프 | |
| 어댑터 |  |
 |
 |
 |
 |
 |

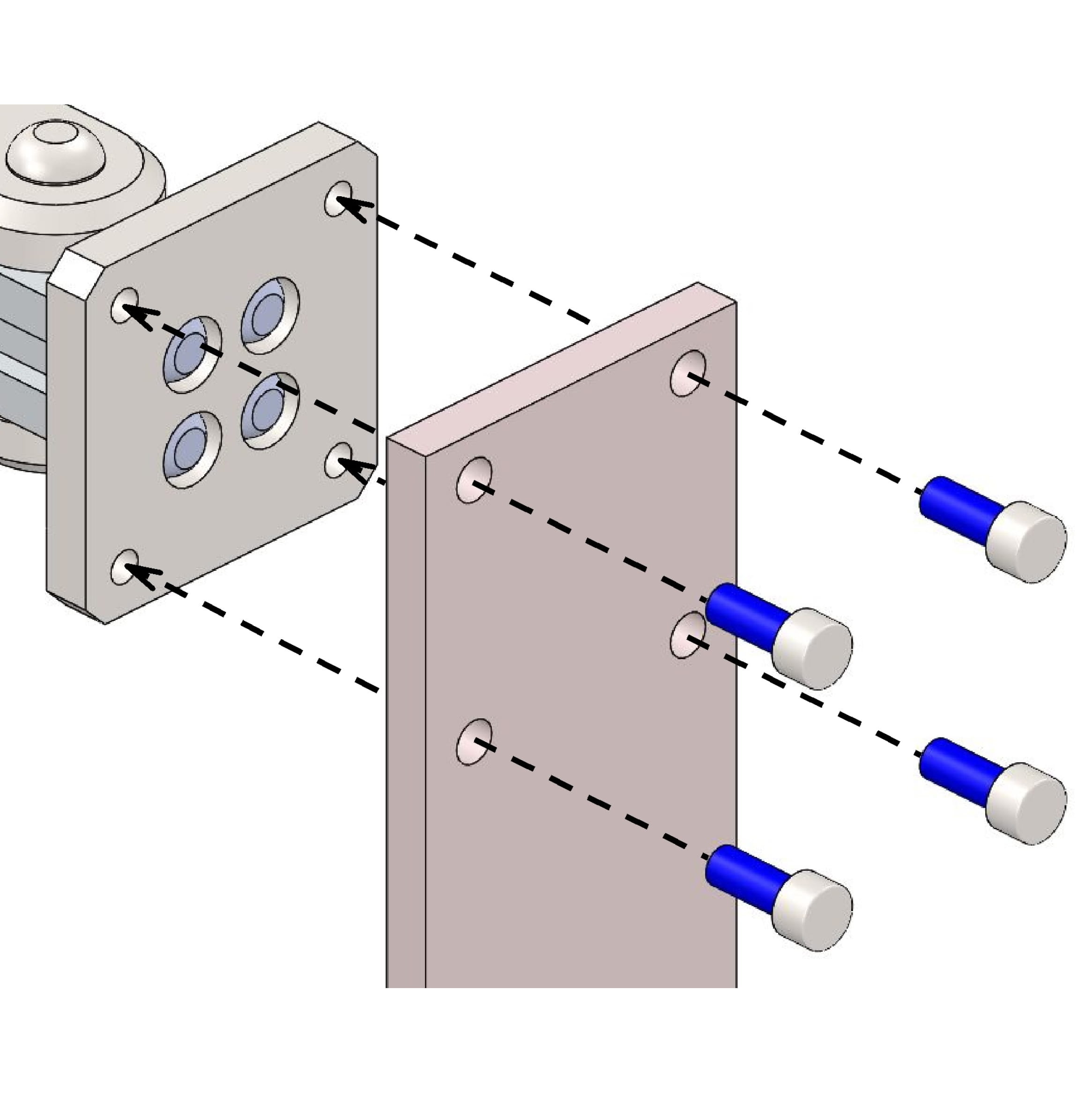

| 취부 이미지 |  |
 |
 |
 |
 |
 |

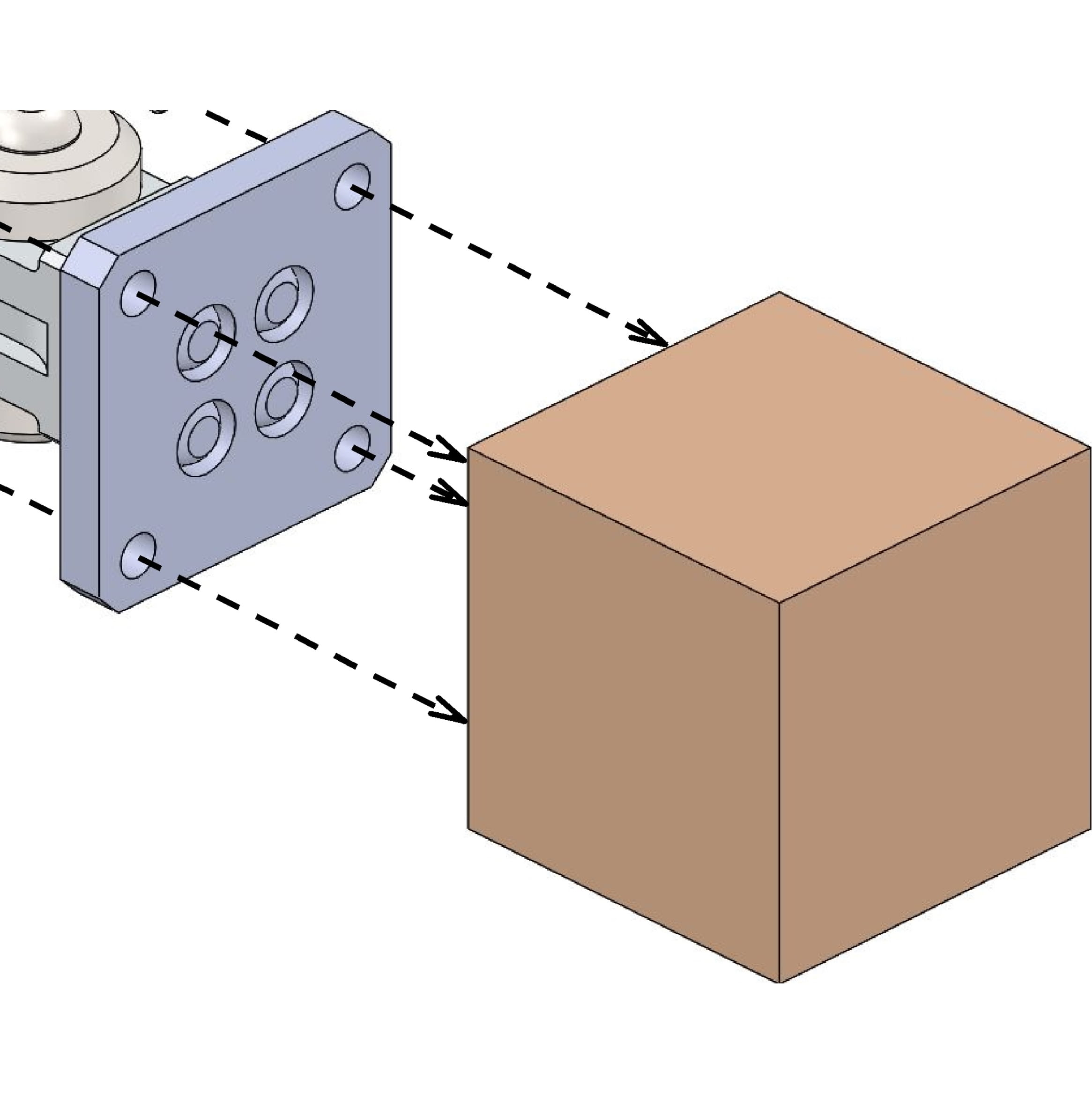

| 사용 장면 | 취부면을 90° 회전한다. | 매달아 사용하고 위치를 맞추기 위해 띄운다. | 전용 워크 등을 어태치먼트 측에서 나사로 조여 고정한다. | 전용 워크 등을 암 측에서 나사로 고정한다. | 구형이 아닌 형상 워크 고정한다. | 구형 워크를 고정한다. |
